Станок для шлифовки клапанов с ЧПУ: полное руководство по покупке

А Станок для шлифования клапанов с ЧПУ представляет собой прецизионный производственный инструмент, предназначенный для восстановления или доработки уплотнительных поверхностей промышленных клапанов с точностью, контролируемой компьютером. Если вы приобретаете машину впервые или обновляете свою текущую установку, единственный наиболее важный вывод заключается в следующем: Шлифование с ЧПУ обеспечивает стабильное качество поверхности с допуском ±0,002 мм. , которые ручные или полуавтоматические методы не могут надежно воспроизвести в масштабе. В этом руководстве вы узнаете все моменты принятия решения — от типа станка и метода шлифования до соответствия требованиям отрасли и аспектов долгосрочного обслуживания, — чтобы вы могли совершить осознанную покупку.

Аcross sectors from oil and gas to power generation, the demand for высокоточные станки для шлифования клапанов постоянно растет, поскольку операторы сталкиваются с ужесточением стандартов уплотнений и увеличением интервалов технического обслуживания. Понимание ключевых различий между категориями машин является отправной точкой для любой серьезной оценки закупок.

Что за Станок для шлифовки клапанов с ЧПУ Аctually Does

А CNC valve grinding machine removes microscopic irregularities from the seating surfaces of valves using abrasive wheels or lapping tools guided by a CNC controller. The process is fundamentally different from manual lapping: rather than relying on operator skill, the machine executes pre-programmed angles, feed rates, and dwell times to achieve repeatable geometry on every workpiece.

Современный автоматические системы шлифовки клапанов может обрабатывать углы седла от 15° до 90°, работать с клапанами диаметром от менее 10 мм до более 2000 мм и обрабатывать поверхности до значений Ra всего 0,4 мкм. Система управления осями с ЧПУ также позволяет создавать конические, сферические и плоские профили седла за одну настройку, что значительно сокращает время переналадки по сравнению со специализированными однопрофильными станками.

Основной принцип работы заключается в том, что шлифовальный шпиндель вращается с контролируемой частотой вращения, в то время как заготовка или инструмент следует по точно интерполированной траектории. Подача охлаждающей жидкости интегрирована для управления теплом, продления срока службы абразива и удаления стружки из зоны контакта. Результатом является Станок для шлифовки поверхности уплотнения клапана возможность восстановления герметичности без замены всего корпуса клапана.

Типы станков для шлифования клапанов с ЧПУ, представленных на рынке

Категория Шлифовальный станок с ЧПУ для седел клапанов включает в себя несколько различных машинных архитектур. Понимание того, какой тип подходит для вашего применения, является наиболее практичной отправной точкой перед оценкой какой-либо спецификации.

Оборудование для шлифования седел клапанов с ЧПУ (стационарное)

Стационарное оборудование для шлифовки седел клапанов с ЧПУ предназначено для установки в мастерских или на заводе. Эти станки обычно оснащены многоосным управлением с ЧПУ (минимум 3 оси, до 5 осей в продвинутых моделях), автоматическими устройствами смены инструмента и встроенными измерительными датчиками. Они являются предпочтительным выбором для крупных ремонтных мастерских, производителей OEM-клапанов и предприятий технического обслуживания, которые обрабатывают от десятков до сотен клапанов в смену. Скорость шпинделя обычно варьируется от 200 до 6000 об/мин, и станки обрабатывают как материалы с мягкими седлами (латунь, бронза), так и твердосплавные сплавы (стеллит, инконель).

Портативный станок для шлифования клапанов с ЧПУ

А портативный станок для шлифовки клапанов с ЧПУ Версия обеспечивает точность, контролируемую компьютером, непосредственно на месте установки клапана, устраняя затраты и риск транспортировки крупных клапанных узлов. Эти устройства обычно весят от 30 до 120 кг, работают от стандартной трехфазной сети и монтируются непосредственно на фланец клапана или трубопровод. Они широко используются на электростанциях, морских платформах и химических заводах, где время простоя для снятия клапана коммерчески недопустимо. Хотя количество осей у них, как правило, меньше, чем у стационарных моделей, современные портативные устройства с ЧПУ обеспечивают качество поверхности в пределах Ra 0,8 мкм, что достаточно для большинства применений в области промышленных уплотнений.

Оборудование для шлифовки клапанов для тяжелых условий эксплуатации

Тяжелое оборудование для шлифования клапанов касается клапанов большого диаметра, используемых в магистральных паропроводах, гидроэнергетических установках и подводных системах. Седла клапанов в этих приложениях могут иметь диаметр более 1200 мм, а обычным шлифовальным шпинделям не хватает крутящего момента и жесткости для поддержания точности в этом масштабе. В мощных станках с ЧПУ используются усиленные шпиндельные узлы, гидростатические направляющие и сервоприводы с высоким крутящим моментом, что обеспечивает постоянную скорость съема материала по всему диаметру посадочного места без вибраций или ошибок конусности.

Отрасли промышленности, которые полагаются на оборудование для шлифовки седел клапанов с ЧПУ

Спрос на шлифовальные инструменты для ремонта промышленных клапанов охватывает удивительно широкий спектр секторов. Каждая отрасль предъявляет особые требования к машине с точки зрения твердости материала, геометрии седла, приемлемого качества поверхности и производительности.

• Нефть и газ: Задвижки, проходные клапаны и обратные клапаны в трубопроводах верхнего и среднего течения требуют регулярного ремонта седла. Седла с твердым покрытием (Stellite 6, Stellite 21) требуют абразивных кругов, рассчитанных на использование кобальтовых сплавов.
• Производство электроэнергии: Регулирующие клапаны паровой турбины и главные паровые запорные клапаны работают в условиях экстремальных циклов температуры и давления. Шлифование на станке с ЧПУ восстанавливает геометрию седла после термической деформации без замены корпуса клапана.
• Нефтехимия и нефтепереработка: В технологических клапанах, работающих с агрессивными средами, на посадочных поверхностях возникает точечная коррозия и эрозия. Точное удаление материала с помощью автоматические системы шлифовки клапанов восстанавливает целостность уплотнения.
• Водоочистка и гидравлика: Большие дроссельные и шаровые краны в водной инфраструктуре выигрывают от портативных решений для шлифования с ЧПУ, которые можно развернуть без вывода трубопровода из эксплуатации.
• Морское и судостроение: Клапаны машинного отделения, кингстонные коробки и балластные клапаны требуют технического обслуживания в периоды сухого дока. Портативные машины с компактными размерами являются стандартными в морских мастерских.
• Аutomotive Engine Manufacturing: Станки с ЧПУ для шлифовки седла клапана двигателя используются при восстановлении двигателя для восстановления концентричности седла головки блока цилиндров, что напрямую влияет на эффективность сгорания.

Шлифование и притирка: понимание разницы в процессах

А question that comes up frequently during procurement is whether to specify a grinding machine or a lapping machine. These are related but distinct processes, and choosing the wrong one results in either over-processing or under-finishing.

Шлифование использует абразивный круг на связке, вращающийся с высокой скоростью для удаления материала с седла клапана. Это правильный процесс для сидений, которые сильно изношены, имеют ямки или имеют некруглую форму. Типичный съем припуска составляет от 0,05 до 0,5 мм за проход, при этом в процессе выделяется тепло, которое необходимо контролировать с помощью охлаждающей жидкости. Достижимая чистота поверхности обычно составляет от Ra 0,8 до Ra 1,6 мкм после шлифования, которая затем улучшается за счет последующей операции притирки, если требуется сверхтонкое уплотнение.

Притирка между притирочным инструментом и поверхностью седла используется рыхлый абразивный состав. Контроллер ЧПУ колеблется и вращает инструмент по контролируемой схеме, постепенно улучшая геометрию поверхности. Съем припуска очень мал — обычно от 0,002 до 0,010 мм, что делает его пригодным только для посадочных мест, геометрия которых уже близка к правильной. Достижимая чистовая обработка при притирке составляет от Ra от 0,05 до Ra 0,4 мкм, что требуется для шаровых кранов с металлическим седлом, регулирующих клапанов и предохранительных клапанов, где требуется абсолютная герметичность.

Многие Оборудование для шлифования седел клапанов с ЧПУ сегодня платформы сочетают обе возможности в одном станке с автоматическим переключением шпинделя между режимами шлифования и притирки. Такой интегрированный подход снижает требования к занимаемой площади и устраняет необходимость переставлять клапан между процессами, сохраняя точность центровки, которую могут поставить под угрозу рабочие процессы с участием нескольких машин.

Ключевые характеристики, которые необходимо оценить перед покупкой

При оценке любого автоматическая система притирки клапанов , структурированный анализ спецификаций предотвращает дорогостоящие несоответствия между возможностями машины и фактической рабочей нагрузкой. Следующие параметры имеют наибольшее значение при принятии решения о покупке.

Совместимость рабочего диапазона и размеров клапана

Определите минимальный и максимальный диаметр седла клапана в ваших рабочих процессах. Машина, рассчитанная на диаметр 10–300 мм, не подойдет для запорного клапана трубопровода диаметром 500 мм. Что еще более важно, убедитесь, что станок сохраняет номинальную точность (обычно от ±0,002 до ±0,005 мм) во всем диапазоне диаметров, а не только в номинальном центре диапазона. Некоторые машины теряют точность в крайних пределах своего диапазона.

Диапазон скоростей шпинделя и кривая крутящего момента

Мягкие материалы седла (латунь, алюминиевая бронза) можно шлифовать при более высоких скоростях шпинделя. Сплавы с твердым покрытием (Стеллит, Хастеллой) требуют более низких скоростей с более высоким крутящим моментом, чтобы предотвратить натирание абразивного круга. Диапазон скоростей шпинделя от 200 до 5000 об/мин с плоской кривой крутящего момента от 500 до 3000 об/мин охватывает большинство материалов промышленных сидений, не требуя замены колес или приспособлений для регулирования скорости.

Платформа контроллера ЧПУ и интерфейс программирования

Контроллер ЧПУ определяет, насколько быстро операторы могут настраивать задания, насколько сложными могут быть многопроходные программы и насколько легко станок интегрируется в среду управления данными предприятия. Ищите контроллеры, которые в стандартной комплектации поддерживают программирование G-кода ISO, предлагают диалоговое программирование для рутинных задач и обеспечивают подключение USB/Ethernet для передачи программ и регистрации данных. Встроенный измерительный цикл, который автоматически корректирует биение седла перед началом шлифования, является существенным преимуществом в производительности.

Проектирование системы охлаждения

Эффективная подача СОЖ не является аксессуаром — она напрямую определяет срок службы шлифовального круга, качество обработки поверхности и термическую деформацию заготовки. Оцените, использует ли станок проточную СОЖ, подачу СОЖ через шпиндель или охлаждение туманом. Проточная СОЖ подает жидкость непосредственно в зону контакта шлифования и является наиболее эффективным вариантом для глубоко сидящих профилей и твердых материалов. Резервуар для охлаждающей жидкости емкостью не менее 60 литров со встроенным блоком фильтрации и контроля температуры подходит для непрерывного посменного производства.

Аccuracy Standards and Surface Finish Benchmarks

Вопрос точности в Оборудование для шлифования седел клапанов с ЧПУ Речь идет не об одном числе — он включает в себя множество взаимозависимых параметров, которые вместе определяют, будет ли седло донного клапана обеспечивать и поддерживать надежное уплотнение. Тремя наиболее важными из них являются: допуск угла седла, постоянство ширины седла и шероховатость поверхности (Ra).

Для задвижки, предназначенной для эксплуатации в классе 600 (приблизительно 100 бар при температуре окружающей среды), типичные критерии приемки предусматривают допуск угла седла ±0,25°, отклонение ширины седла менее 0,1 мм по окружности и Ra не более 0,8 мкм. Хорошо откалиброванный высокоточный станок для шлифовки клапанов с сервоуправляемой осью шлифования будет стабильно давать результаты, соответствующие этим критериям, при условии, что станок будет обслуживаться и калиброваться в соответствии с графиком.

Для клапанов более высокого класса (класс 1500, класс 2500) или для систем безопасности (ПАЗ) требования Ra ужесточаются до 0,4 мкм или ниже, а угловой допуск сокращается до ±0,1°. Достижение этих значений требует как мощного станка, так и соответствующих процедур правки кругов — алмазный правящий станок, который поддерживает профиль круга с точностью до 0,005 мм по ширине, входит в стандартную комплектацию станков, предназначенных для этой работы.

Контрольный список: что проверить перед завершением покупки

Следующий контрольный список объединяет наиболее важные моменты проверки по техническим, эксплуатационным аспектам и аспектам поддержки. Используйте это как структуру структурированной оценки при сравнении нескольких тяжелое оборудование для шлифования клапанов или станки стандартной серии от разных производителей.

Техническая проверка

• Подтвердите минимальный и максимальный диаметр седла машины в соответствии с имеющимся у вас фактическим запасом клапанов, включая планы будущего расширения.
• Запросите документированные отчеты о результатах испытаний на точность (биение шпинделя, повторяемость позиционирования оси, температурный дрейф), а не полагайтесь только на спецификации каталога.
• Убедитесь, что емкость системы охлаждения и степень фильтрации соответствуют типичным объемам производства и типам материалов.
• Проверьте поддерживаемый контроллером диалект G-кода и совместимы ли существующие на вашем предприятии инструменты программирования ЧПУ.
• Для седел из сплава с твердой поверхностью подтвердите номинальный крутящий момент двигателя шпинделя при скоростях, требуемых для этого материала.

Оперативная проверка

• Оцените, соответствуют ли приспособления для крепления машины вашему диапазону типов корпусов клапанов (шаровой, шиберный, шаровой, дроссельный, обратный), не требуя при этом чрезмерного индивидуального крепления.
• Аssess the operator interface for clarity: clearly labeled controls, intuitive alarm messages, and accessible manual override functions reduce setup errors.
• При работе в несколько смен убедитесь, что система компенсации теплового расширения машины (если она установлена) активна и достаточна для непрерывного производства.
• Просмотрите структуру затрат на расходные материалы: стоимость шлифовального круга, скорость износа правящего алмаза и частота замены охлаждающей жидкости напрямую влияют на экономику работы.

Аfter-Sales and Support Verification

• Подтвердите сроки поставки запасных частей для критически важных компонентов: подшипников шпинделя, сервоприводов, насоса охлаждающей жидкости и модулей контроллера.
• Установите, предоставляет ли производитель возможность удаленной диагностики, что сокращает время простоя при устранении неполадок в электрооборудовании или программировании.
• Запросите структурированную программу обучения операторов, включающую как эксплуатацию машины, так и процедуры профилактического обслуживания.
• Внимательно ознакомьтесь с объемом гарантии: различайте гарантию на механическую конструкцию и гарантию на контроллер ЧПУ/электрические компоненты, поскольку они могут различаться по продолжительности и охвату.

Калибровка, обслуживание и долговечность эксплуатации

А Оборудование для шлифования седел клапанов с ЧПУ инвестиции окупаются в течение многих лет эксплуатации, но только в том случае, если машина поддерживается в соответствии со стандартами производителя. Периодичность калибровки является одним из наиболее часто заниженных пунктов в контрактах на закупку.

Для большинства условий мастерской полная геометрическая калибровка — проверка биения шпинделя, прямоугольности осей, точности позиционирования и теплового нарастания — должна проводиться каждые 500 часов работы или каждые 6 месяцев, в зависимости от того, что наступит раньше. В высокопроизводительных средах, где обрабатывается более 50 клапанов в смену, рекомендуется использовать более частый график — каждые 250 часов. Ежедневные проверки должны включать температуру подшипников шпинделя, концентрацию охлаждающей жидкости и проверку люфта оси посредством измерения пробного разреза.

Не менее важен график правки шлифовального круга. Необработанный круг постепенно теряет свою режущую геометрию, что приводит к увеличению давления шлифования, накоплению тепла и ухудшению качества поверхности. Практическим правилом является правка колеса после каждых 10–15 седел клапана из твердосплавных материалов или после каждых 25–30 седел из более мягких материалов, таких как бронза или нержавеющая сталь 13Cr.

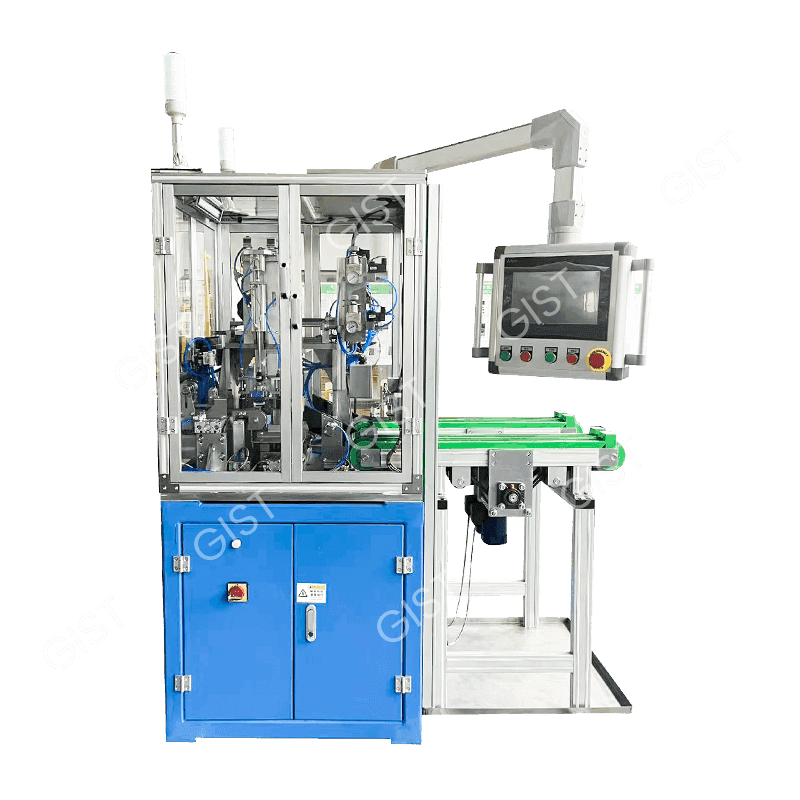

Аbout Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd. (ранее Dongtai Weifeng Machinery Factory, основанная в 2012 году) является специализированным производителем оборудования для полной автоматизации и точной обработки. Новое подразделение компании было официально создано в апреле 2020 года, а его современное предприятие, расположенное в № 1 промышленной зоны концентрации города Ули города Дунтай, заработало в начале 2021 года и было полностью введено в эксплуатацию к началу 2022 года.

Объект охватывает 22 му (около 14 700 м²) земли с общей площадью заводских построек, превышающей 11 000 квадратных метров и общий объем капитальных вложений 100 миллионов юаней . Компания интегрирует полный жизненный цикл продукта — разработку, проектирование, производство, производство, продажу и послепродажное обслуживание — в рамках единой организационной структуры, что позволяет быстро реагировать на запросы нестандартных спецификаций.

В Jiangsu Gist Technology работает команда старших инженеров-конструкторов и квалифицированных производственных сотрудников, обладающих глубокими знаниями в области высокоточных систем обработки. Производственная сфера компании выходит за рамки шлифования клапанов и включает в себя ряд интеллектуального оборудования автоматизации для промышленных клиентов с возможностью проектирования и изготовления индивидуальных решений в соответствии со строгими требованиями заказчика.

Часто задаваемые вопросы

Ниже приведены наиболее распространенные вопросы от инженеров, менеджеров по техническому обслуживанию и групп закупок, оценивающих оборудование для шлифовки клапанов с ЧПУ.
