Почему керамические шлифовальные колеса CBN являются лучшим выбором для шлифования конуса?

1. Обзор подъема и преимуществ стеребленных шлифовальных колес CBN

Появление шлифовальных шлифовальных колес с кабинским кубическим нитридом бора (CBN) обеспечило раствор для высокого шлифования конуса. CBN (кубический нитрид бора) является вторым самым большим материалом после алмаза, а остеклованная связь придает верхнюю термостойкость и стабильность структурной стабильности шлифовальному рулю. По сравнению с традиционными шлифовальными колесами, основные преимущества шлифовальных колес CBN включают в себя:

Чрезвычайно долгий срок службы: устойчивость к износу более 100 раз больше, чем у шлифовальных колес Corundum, значительно сокращая изменения инструмента и время одевания.

Высокая тепловая стабильность: выдерживает температуру, превышающие 1400 ° C, предотвращая тепловую деформацию заготовки.

Высокая точность удержания: низкая потеря абразивного зерна обеспечивает долгосрочную, стабильную точность обработки.

Высокоэффективное измельчение: увеличивает скорость удаления металлов на 30-50%, что значительно повышая эффективность производства.

Основные свойства шлифовальных колес CBN CBN

Шлифовальные колеса CBN-это высокопроизводительные инструменты шлифования, изготовленные из совокупного абразива с кубическим нитридом бора (CBN) и провитанного связующего. Эта уникальная комбинация материала дает им исключительную производительность обработки.

Свойства абразивов CBN

Кубический нитрид бора (CBN) представляет собой синтетический материал SuperHard с кристаллической структурой, похожей на алмаз, состоящий из ковалентно связанных атомов бора и азота. У CBN абразивы имеют следующие выдающиеся характеристики:

(1) чрезвычайно высокая твердость и стойкость к износу

Микрогарность может достигать 4500HV, уступая только Diamond (10000HV) и более чем в два раза больше, чем у Corundum (2000HV)

Устойчивость к износу более чем в 100 раз больше, чем у обычных абразивов Corundum, что делает ее особенно подходящим для обработки материалов с высокой гордостью

(2) Отличная тепловая стабильность

Высокая температурная устойчивость до 1400 ° C (алмаз начинает окислять при 800 ° C)

Поддерживает производительность сокращения при высоких температурах и не реагирует с металлами на основе железа

(3) Хорошая химическая инертность

Не реагирует химически с такими металлами, как железо, никель и кобальт

Особенно подходит для переработки металлов железа, таких как закаленная сталь и высокоскоростная сталь

Характеристики остеклованной связи

Производительная связь является ключевым фактором в определении производительности шлифовальных колес. Его основные функции включают:

(1) Высокая теплостойкость

Температура спекания может достигать более 1200 ° C

Поддерживает стабильные механические свойства в рамках рабочей температуры

(2) Отличная жесткость

Эластичный модуль достигает более 100 ГПа

Небольшая деформация во время шлифования, что способствует поддержанию точности обработки

(3) управляемая пористость

Пористость 5-40% может быть достигнута с помощью корректировки формулы

Пористость помогает с удалением чипа и охлаждением, предотвращая ожоги заготовки

(4) Хорошее самостоятельное

Абразивные зерна могут опадать вовремя после пассивации, обнаружив новый острый край

Поддерживает непрерывные и стабильные характеристики шлифования

Уникальная структура керамических шлифовальных колес CBN

Типичные керамические шлифовальные колеса CBN применяют многослойную конструкцию структуры:

(1) Абразивный слой

Концентрация CBN обычно составляет 75% -150% (объемная фракция)

Абразивный диапазон размеров: грубое шлифование #80- #120, тонкое измельчение #400- #2000

(2) Переходный слой

Обеспечивает прочную связь между абразивным слоем и субстратом

Толщина обычно 1-2 мм

(3) Матричный материал

Алюминиевый сплав: легкий, подходит для высокоскоростного шлифования

Стальная матрица: высокая жесткость, используемая для измельчения тяжелой нагрузки

Преимущества керамической связи

Керамическая связь - это неорганический материал, состоящий из стеклянной фазы и кристаллической фазы. Его преимущества включают:

Высокая жесткость: более устойчивая к деформации, чем смола или металлическая связь, подходящая для высокого шлифования

Высокотемпературное сопротивление: поддерживает стабильность даже во время высокоскоростного шлифования (более 120 м/с).

Превосходное самостоятельное обострение: после притупления абразивные зерна отпадают, обнаруживая свежевываренный край и сохраняя резкость.

Сравнение с традиционными шлифовальными колесами (Corundum, Diamond и т. Д.)

Сравнение производительности

По сравнению с традиционными шлифовальными колесами, керамические шлифовальные колеса CBN дают значительные преимущества:

Спецификации производительности	Корндум шлифовальный руль	Смоловое шлифовальное колесо Cbn-Resin	Производительное шлифовальное колесо CBN
Максимальная рабочая температура	800 ° C.	300 ° C.	1400 ° C.
Коэффициент шлифования (G-значение)	10-50	200-500	500-2000
Максимальная линейная скорость	80 м/с	100 м/с	160 м/с
Размерная стабильность	Справедливый	Хороший	Отличный
Частота одевания	Высокий	Середина	Низкий

2. Меры предосторожности для использования керамического шлифовального шлифовального колеса CBN.

Выбор и установка шлифования

Выбор шлифовального колеса и сопоставление

Выберите соответствующую концентрацию CBN на основе материала заготовки (для закаленной стали рекомендуется 100% -150%.

Принципы выбора размера песка:

Крупное шлифование: #80- #120

Полуфиновое шлифование: #150- #240

Тонкое измельчение: #400 и выше

Выбор типа связующего (стеклянная фаза/микрокристаллическая керамика)

Спецификации установки

Используйте выделенный фланец, чтобы обеспечить равномерно распределенную силу зажима

Динамическая балансировка требуется после установки (остаточный дисбаланс ≤ 0,4 г · мм/кг)

Выполните тест на простоя пробега перед начальным использованием (3 0 минут, затем постепенно увеличивайте скорость до рабочей скорости)

Управление процессом шлифования

Настройка параметра ключевые точки

Линейный контроль скорости:

Сталь: 80-120 м/с

Карбид: 60-100 м/с

Выбор скорости корма:

Грубое шлифование: 0,01-0,03 мм/ход

Мелкое измельчение: 0,002-0,01 мм/ход

Время очистки искры: выполните как минимум три измельчения без искры во время тонкой фазы шлифования.

Управление охлаждающей жидкостью

Специализированная шлифовальная жидкость (рН 8,5-9,5) должна использоваться.

Требование скорости потока: ≥ 2 л/мин на мм ширины шлифовального колеса.

Точность фильтра ≤ 25 мкм. Регулярно проверяйте концентрацию (рекомендуется 4 -6%)

Переоборудование и обслуживание

Технические характеристики заправки из шлифования

Выбор инструмента поправки:

Грубая заправка: одноточечная алмазная ручка

Прекрасная заправка: алмазный ролик

Параметры поправки:

Переправка: 0,002-0,01 мм/ход

Соотношение скорости повязки: от 0,6 до 0,8 (коэффициент линейной скорости из шлифования к ролику)

Мониторинг износа

Регулярно осматривайте состояние поверхности шлифовального колеса (каждые 8 часов)

Установить систему сил/мощности задействия и установить пороги тревоги

Запись данных о сроке срока службы шлифования (среднее количество деталей, обработанных на интервал поправки)

Требования к работе по безопасности

Защитные меры

Защитная крышка должна быть установлена (угол открытия ≤ 180 °)

Операторы должны носить защитные маски (чтобы защитить от пыли CBN).

Магнитный сепаратор должен быть установлен в рабочей зоне для сбора металлических чипсов.

Аномальная обработка

Процедура обработки вибрации:

Немедленно остановите машину.

Проверьте радиальное разряд шпинделя (должно быть ≤0,005 мм).

Перебалансии.

Ответ сжигания заготовки:

Проверьте угол спрея охлаждающей жидкости.

Уменьшите скорость корма на 20-30%.

Экологический контроль

Управление температурой и влажностью

Поддерживать температуру семинара 20 ± 2 ° C.

Относительная влажность 45%-65%.

Точные шлифовальные комнаты должны поддерживаться при постоянной температуре.

Меры профилактики вибрации:

Установите оборудование на устойчивый к вибрации основу (амплитуда ≤2 мкм).

Избегайте расположения оборудования в той же области, что и штамповка оборудования.

3. Общие решения решений для керамических шлифовальных шлифовальных колес CBN.

Проблемы точности обработки

1. Угловой отклонений конуса

Явление: угол конуса заготовки из толерантности (> ± 0,005 °)

Возможные причины:

Потеря геометрической точности машинного инструмента (направляющие/шпиндель)

Неправильная настройка угла заправки шлифовального колеса

Недостаточная заготовка/жесткость приспособления, вызывая деформацию

Решения:

Используйте лазерный интерферометр для проверки геометрической точности станка (сосредоточение внимания на оси Z и перпендикулярности оси x)

Рекалибровать угол комода шлифовального колеса (рекомендуется использовать стандартный угловой датчик)

Добавьте дополнительные точки поддержки заготовки и переключитесь на гидравлический зажим (управляйте силой зажима до 3-5 МПа)

2. Окружаемая округлая

Феномен: округлость> 2 мкм

Возможные причины:

Плохое динамическое баланс шлифовального колеса

Износ подшипника шпинделя (радиальное разряд> 0,003 мм)

Чрезмерные параметры шлифования

Решение:

Перебалансировать шлифовальное колесо (целевое значение: g1.0)

Проверьте веретеное радиальное разряд и при необходимости замените подшипники (рекомендуются керамические подшипники)

Настроить параметры:

Уменьшить линейную скорость на 10-15%

Сократить скорость подачи до 50% от исходной стоимости

Проблемы с качеством поверхности

1. Поверхностная волна

Феномен: регулярные паттерны волны (длина волны 0,1-0,5 мм)

Возможные причины:

Вибрация системы шлифования

Свободная машина

Шлифование резонанса

Решение:

Проверьте и укрепляйте фундамент (значение вибрации должно быть ≤ 2 мкм/с)

Отрегулируйте скорость вращения, чтобы избежать резонансной зоны (определяется анализом спектра БПК)

Используйте неравномерное рассеянное шлифовальное колесо (например, тип спиральной канавки)

2. Поверхностное ожог

Симптом: обесцвечивание поверхности заготовки (окисление)

Возможные причины:

Недостаточное охлаждение (неадекватный поток/давление)

Засоренные поры из шлифования

Чрезмерная скорость корма

Решение:

Оптимизировать систему охлаждения:

Увеличьте скорость потока до 15 л/мин · мм (ширина шлифовального колеса)

Используйте дизайн двойного сопла (один сверху и один сверху, угнетенный при 15 °)

Очистите поры шлифовального колеса с помощью воздушного пистолета высокого давления (0,6 МПа сжатый воздух)

Снизить скорость подачи на 30% и увеличить количество циклов полировки (≥3)

Аномалии шлифовального колеса

1. Чрезмерный износ

Симптом: срок службы шлифования уменьшается более чем на 50%

Возможные причины:

Неправильная абразивная концентрация

Изменения в материале заготовки (например, содержащие твердые фазы)

Неправильные параметры поправки

Решение:

Регулировать концентрацию CBN:

Утошенная сталь: 100%-125%

Карбид: 75%-100%

Изменить параметры повязки:

Уменьшите скорость корма для повязки до 0,001 мм/ход

Отрегулируйте соотношение скорости повязки до 0,4

2. Абразивное зерновое пропасть

Явление: «лысые пятна» появляются на поверхности шлифовального колеса

Возможные причины:

Недостаточная сила связи

Чрезмерная ударная нагрузка

Коррозия охлаждающей жидкости

Решение:

Используйте высокопрочную микрокристаллическую керамическую связь

Оптимизировать метод резки (используйте наклонную резку, угол <5 °)

Изменить тип охлаждающей жидкости (избегайте серы, содержащих добавки)

Проблемы системы процесса

1. Низкая эффективность обработки

Явление: снижение скорости удаления металла на 30%

Возможные причины:

Шлифовальное колесо тупость

Недостаточная мощность шлифования

Консервативные параметры процесса

Решение:

Реализовать мониторинг состояния:

Установите порог питания (85% от рейтинга питания)

Используйте датчик акустического излучения, чтобы контролировать состояние шлифовального колеса

2. Размерная нестабильность

Явление: размерное изменение партий> 0,005 мм

Возможные причины:

Накопленная тепловая деформация

Ошибка системы измерения

Неуполнен

Решение:

Реализовать температурную компенсацию:

Время разминки машины ≥ 2 часа

Установите систему контроля температуры окружающей среды (20 ± 1 ° C)

Установить автоматический механизм компенсации:

Запустить онлайн -измерение каждые 10 частей

Автоматически исправить координату оси z через ПЛК

Аварийные устранения неполадок

1. Трещина шлифовального колеса

Аварийные меры:

Немедленно нажмите кнопку аварийной остановки

Проверьте целостность защитного покрытия

Причины расследования:

Чрезмерный скорость (проверьте метку максимальной скорости)

Чрезмерное установку напряжения (затягите фланцевые болты в соответствии с руководством)

2. Заготовка заготовка сбой

Аварийные меры:

Проверьте гидравлическое давление зажима после выключения (обычно 3-5 МПа)

Используйте раствор вторичного позиционирования (механическое положение пневматического зажима)

Добавьте визуальный осмотр в ключевые процессы (для подтверждения правильного зажима)

Профилактические рекомендации по техническому обслуживанию

Установить журнал мониторинга:

Запишите кривую силы шлифования после каждой заправки

Тенденции срока службы сжимого шлифовального шлифования (управление управлением диаграммой)

Управление запасными частями:

Поддерживать инструменты для заправки на экстренную шлифовку (алмазные ролики)

Запасные части шпинделя (рекомендуемая обязательная замена после 8000 часов)

4. Основные функции и преимущества керамических точных конусных шлифовальных машин CBN CBN

Основные функции

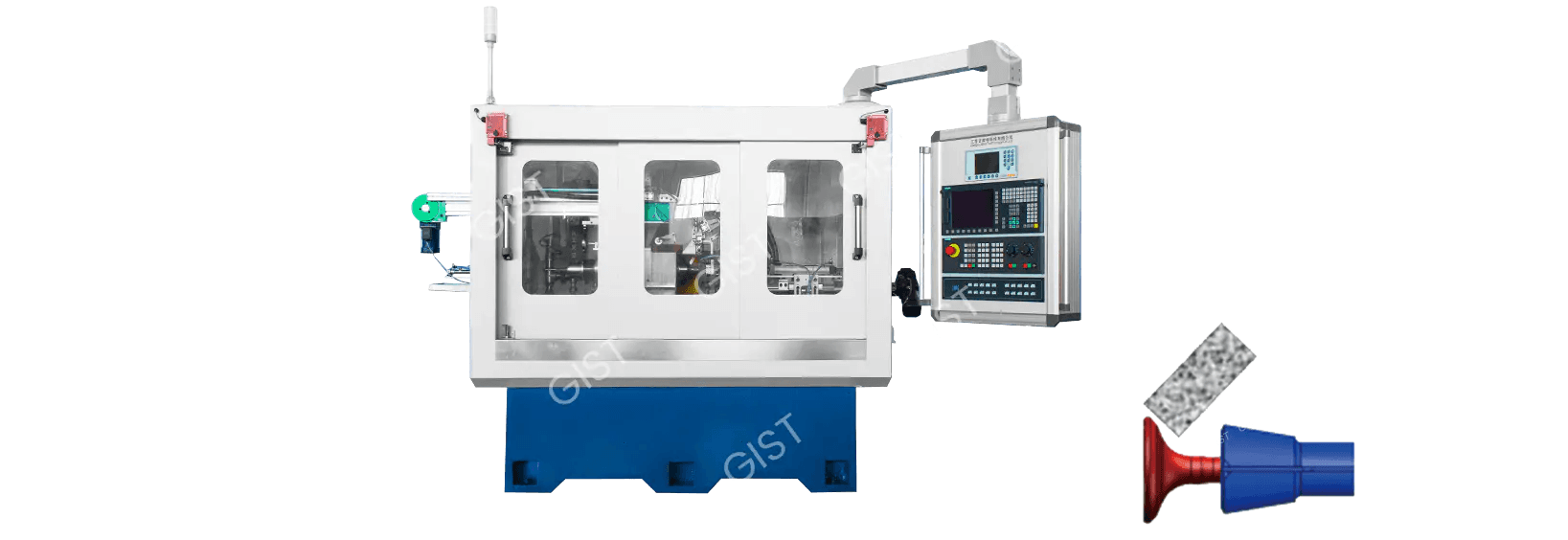

Керамические точные шлифовальные машины колеса CBN-это высококачественное оборудование, специально предназначенное для обработки высоких конических деталей. Их основные функции следующие:

• Высокая концепция конуса

Достижение точности обработки на уровне микрон (округлость ≤ 1 мкм, угла на угловой допуск конуса ± 0,003 °).

Может обработать различные конические структуры:

Конусы синхронизатора трансмиссии автомобильной передачи

Авиационные двигатели Mortise и Tenon Groove Cones

Точные конусы гоночной дороги

Конусы рельефа инструмента

• Обработка сложных материалов

Разработано для материалов с высоким уровнем жесткости:

Закаленная сталь (HRC60)

Высокотемпературные сплавы (Inconel 718 и т. Д.)

Карбид (YG8 и т. Д.)

Решите проблемы традиционных шлифовальных колеса «неспособно измельчать» и склонны к ожогам

• Комбинированные возможности обработки

Интегрированный процесс поворота

Полная многофункциональная обработка в одной настройке зажима:

Коночная цилиндрическая поверхность

Конец лица

Профилирование поверхностной канавки

Основные преимущества

• Ультра длительный срок службы инструмента

Сравнение пункта	Корндум шлифовальный руль	Производительное шлифовальное колесо CBN
Жизнь одевания	50 штук	2000 штук
Общий срок службы	200 штук	50 000 штук
Частота одевания	Дважды за смену	Один раз в неделю

• Отличное качество поверхности

Шероховатость поверхности RA достигает 0,1 мкм (зеркальная отделка)

Нет глубины ожогового слоя <2 мкм (обычные шлифовальные колеса> 10 мкм)

Остаточный стресс, контролируемый в пределах -200 МПа (состояние напряжения сжатия)

• Высокоэффективная производительность обработки

Значительно улучшенная скорость удаления металла:

Закаленная сталь: 2,5 мм/мм · с (обычный процесс 0,8 мм/мм · с)

Карбид: 1,2 мм/мм · с (обычный процесс 0,3 мм/мм · с)

Время сокращения цикла сокращено на 40%-60%

• Энергосбережение и экологически чистые функции

Сравнение потребления энергии:

Обычная шлифовальная машина: 25 кВт · ч/100 штук

CBN Grinder: 8 кВт · H/100 штук

Снижение отходов:

Шлифовальные чипсы уменьшены на 80%

Потребление охлаждающей жидкости снижается на 50%

• Интеллектуальное управление процессом

Оснащен онлайн -системой измерения (лазер/контактный тип)

Функция адаптивной компенсации:

Автоматически корректирует износ шлифовального колеса

Компенсация в реальном времени за тепловую деформацию

Цифровая система Twin предсказывает результаты обработки

Технические прорывы

• Материальные инновации

Наноцерамическая технология облигаций:

Прочность на изгиб увеличилась до 180 МПа

Теплостойкость увеличилась на 30%

Многослойное композитное шлифовальное колесо:

Базовый слой: матрица высокого катания

Переходный слой: градиентный материал

Рабочий слой: CBN Микрокристаллические агрегаты

• Процесс инновации

Криогенная технология шлифования:

Температура заготовки <150 ° C (обычный процесс> 400 ° C) достигается с помощью реактивного охлаждения высокого давления

Технология подавления вибрации:

Активная система демпфирования контролирует амплитуду вибрации в пределах 0,5 мкм

• Интеграция оборудования

Функция с пятью осевыми сцеплениями:

Максимальное количество оси: x/y/z/axis/center

Точность позиционирования: 5 мкм 5 мкм/300 мм

Модульный дизайн:

Замена быстрого шлифовального руля (<10 минут)

Необязательные модули функции поворота/фрезерования

Стоимость промышленного приложения

• Автомобильное производство

Синхронизатор передачи, обработка конуса:

Точность обработки улучшена до DIN 5

Стоимость единицы снижена на 35%

Обработка конуса моторного вала новой энергии:

Достичь допустимости на 0,005 мм

Устранить проблему шума, связанную с традиционной сборкой

• Аэрокосмическая

Двигатель лезвия Mortise и Menon Machining:

Усталостная жизнь увеличилась в 3 раза

Цикл обработки уменьшен с 8 часов до 2,5 часов

Обработка конуса подшипника шасси с шасси:

Поверхностная целостность соответствует стандартам AMS2420

Скорость лома снизилась с 15% до 0,5%

• Производство инструментов

Обработка обратного угла карбида:

Передовое серрат <3 мкм

Срок службы инструмента увеличился на 50%

Высокие фрезеры с коническими хвостовиками:

Область контакта> 90%

Зажимная повторяемость 1 мкм

Будущие направления развития

Интеллектуальные обновления:

Интегрированная система оптимизации процессов ИИ

Разработка модели прогнозирования состояния шлифовального колеса самообучения

Зеленое производство:

Прорывы технологии сухого шлифования

Разработка разлагаемых материалов связующего

Обработка с ультрапецификацией:

Достижение шероховатости наноразмерной поверхности (RA <0,05 мкм)

Разработка процессов удаления атомного уровня

5. Распространенное руководство по решению и обслуживанию проблем для керамического шлифовального колеса CBN.

Диагностика и устранение неполадок общих проблем

• Устранение неполадок аномальной точности обработки

Аномальная точность обработки в основном проявляется как чрезмерный угол конуса и плохая округлость. Чрезмерный угол конуса обычно относится к отклонению более ± 0,01 ° между фактическим углами обработанного конуса и требованием конструкции, в то время как плохая округлость указывает на отклонение более 2 мкм от обработанного кругового сечения.

Для чрезмерного угла конуса геометрическая точность машинного инструмента должна сначала быть откалибрована. Рекомендуется использовать лазерный интерферометр, чтобы проверить перпендикулярность каждой оси машины, особенно перпендикулярность между осями x и z. Этот тест должен выполняться после стабилизации рабочей температуры машины, как правило, требуется разминка со скоростью 1-2 часа. Если обнаружено отклонение перпендикулярности, оно следует исправить в соответствии с инструкциями производителя машин. Обычно это достигается путем регулировки зазора направляющих железнодорожных решетков в пределах 0,005-0,01 мм.

Шлифовальная заправка также является значительным фактором, влияющим на точность угла конуса. Рекомендуется приправка с бриллиантами, со скоростью кормления повязки 0,002-0,005 мм. После повязки требуется как минимум три цикла полировки без искры, чтобы обеспечить однородность и резкость абразивных зерен на поверхности шлифовального колеса. Для высокой обработки конуса рекомендуется протестировать один или два заготовки перед окончательной обработкой. Только после получения удовлетворительных измерений может начаться массовое производство.

Плохая округлость часто тесно связана с состоянием шпинделя с помощью машинного инструмента. Во -первых, проверьте радиальное запуск шпинделя, который не должен превышать 0,003 мм, используя индикатор циферблата. Если это значение превышено, подшипники шпинделя, возможно, потребуются заменить. Кроме того, шлифовальное колесо должно быть динамически сбалансировано на стандарты G1.0, с диспбалансом, контролируемым в пределах 0,4 г · мм/кг. Для высокоскоростного шлифования (линейные скорости, превышающие 80 м/с), для мониторинга и регулировки в режиме реального времени рекомендуется онлайн-система динамического балансировки.

• Управление дефектов качества поверхности

Дефекты качества поверхности, как правило, включают в себя метки болтовни, ожоги и чрезмерную шероховатость. Черты болтовни могут быть классифицированы как регулярные и случайные.

Регулярные метки болтовни обычно выглядят как однородные, периодические полосы с длиной волны от 0,1 до 0,5 мм. Этот тип проблемы в первую очередь вызван вибрацией системы. Меры лечения включают в себя: точно уравновешивание шлифовального колеса, чтобы убедиться, что оно соответствует стандартам G1.0; Регулирование скорости веретена и использование анализа спектра FFT для идентификации резонансных частот, чтобы избежать чувствительных диапазонов скорости; и осмотр основы машинного инструмента для обеспечения уровня вибрации ниже 2 мкм/с.

Случайные метки болтовни кажутся нерегулярными поверхностными отметками, часто указывающими на возможный износ для подшипника веретена. Подшипники должны быть проверены и заменены при необходимости. При замене обратите внимание на предварительную нагрузку подшипника. Чрезмерная предварительная нагрузка может привести к преждевременному сбою подшипника.

Поверхностные ожоги в основном вызваны чрезмерными температурами в области шлифования. Решения включают в себя: увеличение скорости потока охлаждающей жидкости не менее 2 л/мин на миллиметр ширины шлифовального колеса; Проверка положения сопла охлаждающей жидкости, чтобы убедиться, что она выровнена с зоной контакта с шлифованием; Оптимизация параметров шлифования, надлежащим образом снижение скорости подачи и увеличение количества циклов полировки. Для тяжелых ожогов может потребоваться замена шлифовального руля CBN на один с более высокой теплопроводностью.

Чрезмерная шероховатость часто связана с состоянием шлифовального колеса. Когда зернистость шлифовального колеса становится скучной, шероховатость поверхности значительно ухудшается. Одевание шлифовального колеса необходимо, а после одевания следует выполнять тестовую шлифовку, чтобы проверить это состояние. Если проблема сохраняется, рассмотрите возможность перехода на шлифовальное колесо с более тонким шлифованием или снижение скорости подачи на 50%.

• Адресация аномалий шлифовального колеса

Аномалии шлифовального колеса в первую очередь проявляются как чрезмерный износ и потерю абразивного зерна. Чрезмерный износ шлифовального колеса означает, что его срок службы значительно ниже, чем ожидалось, потенциально достигая всего 50% или даже меньше его нормальной жизни.

Основные причины чрезмерного износа включают неправильную абразивную концентрацию, изменения в свойствах материала заготовки и неправильные параметры повязки. Для трудных материалов, таких как закаленная сталь, рекомендуется использовать шлифовальное руль с концентрацией CBN от 100% до 125%. При обработке сплавов, содержащих твердую фазы, концентрация может быть снижена до 75% до 100%. Что касается параметров повязки, корм для заправки должен быть уменьшен до 0,001 мм/ход, а соотношение скорости повязки следует отрегулировать примерно до 0,4.

Грит -выпадение проявляется как локализованные «лысые пятна» на поверхности шлифовального колеса. Эти локализованные «лысые пятна» обычно связаны с недостаточной прочностью связи, чрезмерными воздействиями во время обработки или коррозией охлаждающей жидкости. Решения включают в себя: переход на шлифовальное руль с высокопрочной микрокристаллической керамической связью; Оптимизация пути обработки, используя увеличенную вход менее 5 °, чтобы избежать воздействия, вызванного разрезами под прямым углом; и проверка композиции охлаждающей жидкости, чтобы не использовать охлаждающие жидкости, содержащие коррозионные добавки, такие как серная.

• План аварийного

Аварийный отклик разлома руля.

В случае разрыва шлифовального колеса оператор должен немедленно активировать кнопку аварийной остановки, чтобы отключить питание от машины. Затем проверьте целостность защитного покрытия, чтобы гарантировать, что ни один летающий мусор не может повредить кому -либо. Расследование аварий должно сосредоточиться на: превышает ли скорость шлифовального колеса максимальной скорости, указанной на метке; находится ли фланцевая плоскостность в пределах 0,01 мм; и истечет ли срок действия шлифовального завода или неправильно хранится.

Ответ отказа от заготовки.

Сбой заготовки заготовки может привести к серьезным опасностям безопасности и сбою заготовки. Меры улучшения включают в себя принятие системы двойного позиционирования: механическое положение для обеспечения эталонного положения, гидравлического зажима для обеспечения первичной силы зажима и пневматического блокировки в качестве функции безопасности. Визуальная проверка также может быть добавлена для подтверждения зажима за заготовку перед обработкой.

Решения общей проблемы:

Симптом	Возможная причина	Решение
Заготовка поверхности Ribples	Недостаток шлифовального колеса/износ подшипника шпинделя	Резланс/заменить подшипники
Точность угла конуса превышает	Потеря геометрической точности машины	Перекалибровать уровень машины и направлений
Чрезмерное износ шлифовального колеса	Чрезмерные параметры шлифования	Уменьшить линейную скорость на 15-20%
Заготовка поверхности ожога	Недостаточная тупость охлаждения/шлифования	Увеличить поток охлаждения/заменить вовремя
Снижение эффективности шлифования	Поры из шлифования забиты	Прозрачно или восстановите специальную очищающую стержень

• Система профилактического обслуживания

Ключевые моменты ежедневного обслуживания

Ежедневное обслуживание необходимо для обеспечения долгосрочной, стабильной работы оборудования. Перед началом каждого рабочего сдвига необходимо выполнить следующие проверки: концентрация охлаждающей жидкости следует проверить с помощью рефрактометра, чтобы концентрация осталась в пределах 4% -6%; Давление воздушной системы должно быть проверено для поддержания рабочего давления 0,5-0,7 МПа; и шлифовальное колесо должно быть визуально проверить на трещины, дефекты или другие аномалии.

Техническое обслуживание после сдвига одинаково важно и включает в себя: очистка рабочего стола и магнитного сепаратора для удаления металлических чипсов и абразивного наращивания; вытирать охранников направляющих, чтобы предотвратить попадание чипсов на поверхность направляющей; Записывая данные о поправке колеса и количество заготовки, обрабатываемых во время смены, и поддержание полной записи работы оборудования.

План периодического обслуживания

Еженедельное техническое обслуживание фокусируется на проверке системы смазки направлений, чтобы гарантировать, что уровень смазки составляет не менее 80% и что линии смазки являются беспрепятственными. Гидравлическая система должна тщательно проверять ежемесячно, сосредотачиваясь на различие давления фильтра. Если различие давления превышает 0,3 МПа, фильтр должен быть заменен.

Система шпинделя должна быть профессионально проверена ежеквартально, используя высокопрофессиональный микрометр для измерения радиального разгона шпинделя, который не должен превышать 0,002 мм. Повышение температуры веретена также следует проверить; Он не должен превышать 15 ° C после четырех часов непрерывной работы. Годовое обслуживание требует, чтобы профессиональный техник выполнял полную калибровку машинного инструмента и восстановить всю точность позиционирования в соответствии с заводскими стандартами.

Управление жизнью ключевого компонента

В качестве основного компонента рекомендуется заменить подшипники шпинделя после 8000 часов работы, независимо от состояния поверхности. Слайдеры направляющих обычно имеют срок службы пять лет и должны быть незамедлительно заменены, чтобы избежать потери точности. Фланец шлифовального колеса должен проверять крутящий момент каждые 2000 часов, чтобы обеспечить безопасную и надежную установку. Охлаждающая жидкость должна быть полностью заменена каждые три месяца, чтобы предотвратить ухудшение, что влияет на производительность обработки.

Керамическое управление шлифовальным колесом CBN Точность шлифовальной машины

Категория технического обслуживания	Элемент технического обслуживания	Детали и стандарты операции	Цикл	Записывающие требования
Ежедневное обслуживание	Проверка охлаждающей жидкости	Концентрация проверки (4%-6%), pH (8,5-9,5), точность фильтрации ≤ 25 мкм	За смену	Запись концентрации и примесей
	Визуальное осмотр шлифовального колеса	Проверьте на наличие трещин, дефектов и рыхлых абразивных частиц, а также чистые воздушные отверстия (воздушный пистолет 0,6 МПа).	Каждая смена	Сделайте фотографии и архивируйте любые отклонения.
	Осмотрите систему давления воздуха.	Убедитесь, что давление составляет от 0,5 до 0,7 МПа и что в трубопроводе нет утечек.	Каждая смена	Запишите значение давления.
Еженедельное обслуживание	Направляющая железнодорожная смазка	Добавить специальную смазку, заполните ≥ 80%	Еженедельно	Запись смазки и суммы
	Инспекция гидравлической системы	Проверьте различие давления фильтра (<0,3 МПа) и уровень масла в помеченном диапазоне.	Еженедельно	Запишите различие давления и уровень масла.
	Проверка динамического баланса шлифования.	Используйте динамический балансировщик для калибровки до G1.0 (дисбаланс ≤ 0,4 г · мм/кг).	Еженедельно или после смены шлифовального колеса.	Запишите дисбаланс.
Ежемесячное обслуживание	Инспекция точности шпинделя	Измерьте радиальное разряд (≤0,003 мм) и осевую игру (≤0,002 мм)	Ежемесячно	Сохранить отчет об инспекции
	Замена охлаждающей жидкости	Полностью замените охлаждающую жидкость и очистите трубы и бак.	Каждые три месяца	Запишите дату замены и номер модели.
	Калибровка геометрической точности станка.	Проверьте вертикальность каждой оси, используя лазерный интерферометр (ось x/z ≤ 0,005 мм/300 мм).	Ежеквартальный	Держите сертификат калибровки в файле.
Годовое обслуживание	Полный капитальный ремонт	Включает в себя шлифование направляющих рельсов, регулировку предварительной нагрузки винта и тестирование на изоляцию электрической системы	Ежегодно	Полный отчет об обслуживании
Управление жизнью ключевого компонента	Замена шпинделя	Обязательная замена после 8000 часов работы, используя керамические подшипники	Накапливается часами	Время замены записей и партия
	Заменить направляющие рельсы и ползунки	Заменить каждые 5 лет или когда развивается значительная игра	5 лет	Записать причину замены
	Калибровка фланца шлифования	Проверьте плоскостность (≤ 0,01 мм). Крутящий момент с болтом должен соответствовать инструкциям производителя.	Каждые 2000 часов	Записать значение крутящего момента
Аварийный ответ	Трещина шлифовального колеса	Немедленно остановите машину → Проверьте защитную крышку → Проверьте проблемы с скоростью/установкой → Замените шлифовальное колесо	В случае трещины	Заполните отчет об инциденте
	Заготовка заготовка сбой	Стоп-машина → Проверьте давление зажима (3-5 МПа) → Увеличение визуального осмотра → Оптимизировать позиционирование	Когда это происходит	Запись корректирующих мер

МЕСТЕРЫ МЕСТЕКИ:

Безопасность сначала: перед техническим обслуживанием отключите источник питания и выпустите давление. Носить защитное оборудование.

Инструменты: Используйте инструменты проверки с режиссером-производителем (например, лазерные интерферометры и динамические балансировщики).

Данные отслеживаемость: подтверждение подписи требуется для каждой операции обслуживания, и данные будут архивированы не менее трех лет.

Аномальное предупреждение: немедленно отключите машину для исследования, если обнаруживаются такие проблемы, как повышение вибрации или аномальное повышение температуры.

6. Керамические часточастости шлифовального колеса CBN.

• Каковы преимущества шлифовальных колес CBN по сравнению с традиционными шлифовальными колесами?

Отвечать:

Чрезвычайно долгий срок службы: твердость CBN уступает только алмазу, а устойчивость к износу более 100 раз больше, чем у шлифовальных колес Corundum, значительно снижая частоту замены.

Высокая тепловая стабильность: CBN может выдержать температуру до 1400 ° C, предотвращая ожоги заготовки (обычные шлифовальные колеса выходят из строя при 800 ° C).

Высокая точность удержания: остеклованная связь демонстрирует превосходную жесткость, стабильные силы шлифования и может достичь конусной округлости менее 1 мкм.

Высокая эффективность: скорость удаления металлов увеличивается на 30%-50%, что делает его подходящим для трудных материалов, таких как закаленная сталь и высокотемпературные сплавы.

• Как выбрать правильное шлифовальное колесо CBN? A: Следующие параметры должны быть скорректированы на основе материала заготовки и требований точности:

Размер зереньки:

Крупное измельчение (RA 0,8 мкм): #80- #120

Тонкое измельчение (RA 0,1 мкм): #400- #2000

Концентрация:

Закаленная сталь: 100%-150%

Карбид: 75%-100%

Переплет:

Стеклянная керамика: общее назначение

Микрокристаллическая керамика: требования к высокой вязкости

• Как разрешить метки болтовни во время шлифования конуса?

A: Устранение неполадок шагов:

Динамическое уравновешивание: шлифовальное колесо должно быть G1.0 (дисбаланс ≤ 0,4 г · мм/кг).

Проверьте подшипники шпинделя: замените, если радиальное выпуск> 0,003 мм.

Настроить параметры:

Уменьшите линейную скорость на 10-15% (например, от 120 м/с до 100 м/с).

Сократите скорость подачи до 50% от исходного значения.

Оптимизировать зажим: увеличить точки поддержки заготовки и уменьшить навес.

• Что может быть причиной внезапного снижения жизни шлифовального руля?

Ответ: Общие причины и решения:

Причина	Решение
Чрезмерные параметры шлифования	Уменьшить скорость линии или скорость подачи
Недостаточная концентрация охлаждающей жидкости (<4%)	Пополнить концентрат до 6%
Поры из шлифования забиты	Чистить с помощью воздушного пистолета высокого давления 0,6 МПа
Изменить материал заготовки (содержит жесткую фазу)	Используйте более высокую концентрацию (150%) или более тонкую шлифовальную шлифовальную машину

• Как я могу избежать ожогов заготовки во время шлифования конуса?

Отвечать:

Оптимизация охлаждения:

Скорость потока ≥ 15 л/мин · мм (ширина шлифовального колеса)

Используйте внутреннее охлаждающее шлифовальное колесо или двойное сопло (угол 15 °)

Корректировка процесса:

Увеличьте количество циклов полировки (≥ 3 измельчения без искры)

Снизить скорость корма на 30%

Выбор шлифовального колеса:

Используйте шлифовальное руль с высокой пористостью (30%-40%), чтобы улучшить рассеивание тепла.

• Как я могу разрешить угловые отклонения конуса (> ± 01 °) после обработки?

Отвечать:

Калибровка геометрической точности машины:

Используйте лазерный интерферометр для проверки перпендикуляризации оси x/z (ошибка ≤ 0,005 мм/300 мм).

Исправление угла заправки шлифовального колеса:

Используйте стандартный угловой блок для калибровки алмазного роликового комода. Проверьте жесткость приспособления:

Управляйте силой зажима при 3-5 МПа, чтобы предотвратить деформацию заготовки.

• Требуется ли шлифовальное колесо CBN с помощью подвижной шлифовальной заправки?

Отвечать:

Инструмент для поправки: рекомендуется бриллиантовые ролики (долгий срок службы и высокая точность).

Настройки параметров:

Скорость корма для повязки: 0,002-0,005 мм/ход

Соотношение скорости повязки: от 0,4 до 0,8 (коэффициент линейной скорости из шлифования и ролика)

Требования к шлифованию: после поправки требуются три прохода без искры.

• Какие корректировки требуются после установки шлифовального колеса?

Отвечать:

Испытание на простоя: Увеличьте скорость шаг до рабочей скорости и запустите в течение 30 минут.

Динамическое уравновешивание: используйте онлайн -балансировщик, чтобы приспособиться к G1.0.

Проверка тестирования шлифования:

Процесс 2-3 Образцы и осматривайте размеры и качество поверхности.

Мелко регулируйте количество повязки или параметры шлифования на основе результатов.

7. Общие проблемы и решения во время эксплуатации керамических шлифовальных шлифовальных колес CBN -шлифовальных колес

Проблемы с качеством поверхности

Обычные метки болтовни

Характеристики: периодические полосы с длиной волны 0,1-0,5 мм

Средство:

Проверьте вибрацию фундамента (должно быть ≤2 мкм/с)

Настройте скорость, чтобы избежать резонансных частот

Используйте неравномерное рассеянное колесо (спиральная флейта)

Поверхностное ожог

Критерии: слой обесцвечивания кислорода

Ключевые контрмеры:

Увеличьте скорость потока охлаждающей жидкости до ≥15 л/мин. · Мм

Принять внутреннюю конструкцию шлифовального колеса

Снизить скорость корма на 30% и добавить три дополнительных прохода полировки

Аномалии шлифовального колеса

Аномальный износ

Типичный случай: продолжительность жизни уменьшается более чем на 50%

Решение оптимизации:

Регулировать концентрацию CBN (100-125% для закаленной стали)

Изменить параметры повязки (скорость подачи ≤ 0,001 мм/ход)

Абразивное зерновое пропасть

Симптом: «лысые пятна» появляются на поверхности шлифовального колеса

Первопричина:

Удовлетворенность связи

Воздействие на разрезание под прямым углом

Методы улучшения:

Используйте микрокристаллическую керамическую шлифовальную шлифовальную машину

Принять метод резки наклона <5 °

Проблемы системы процесса

Размерная нестабильность

Ключевые контрольные точки:

Контроль температуры окружающей среды при 20 ± 1 ° C

Запустить компенсацию онлайн -измерения каждые 10 штук

Установить модель компенсации тепловой деформации

Аварийные устранения неполадок

Трещина шлифовального колеса

Аварийные процедуры:

Немедленная аварийная остановка

Проверьте целостность защитного покрытия

Проверьте, превышает ли скорость лимита

Заготовка полета

Профилактические меры:

Используйте механическое и гидравлическое двойное положение

Установите систему визуального подтверждения

Рекомендации по оптимизации обслуживания

Ежедневная проверка:

Концентрация охлаждающей жидкости (4-6%)

Внешний вид шлифовального колеса (трещины/дефекты)

Периодическое обслуживание:

Weekly: смазка направляющих (смазка ≥ 80%)

Ежемесячно: проверка выпуска шпинделя (≤ 0,003 мм)

Приложение: таблица быстрого диагностики

Описание проблемы	Приоритетные предметы проверки	Ограничение по времени
Болтовня	Динамическое балансирование/подшипники	В течение 2 часов
Ожоги	Система охлаждения	Немедленное отключение
Размерное превышение	Температурная компенсация	Решите во время смены

Врожденные преимущества, определяемые материальными свойствами

Невозможные супербразии

CBN (кубический нитрид бора) может похвастаться твердостью 4500 HV, уступая только алмазу, но его высокотемпературная стабильность (1400 ° C) намного превышает статику алмаза (который окисляется при 800 ° C).

Типичное сравнение: при обработке закаленной стали (HRC 60) срок службы колеса CBN в 100 раз больше, чем у колесного колеса.

Синергетические эффекты остеклованных связей: микрокристаллическая керамическая структура сочетает в себе жесткость (модуль Elastic 100 GPA) с самостоятельными свойствами.

Контролируемая пористость (5%-40%) улучшает рассеивание тепла по сравнению с связками смолы/металла.

Прорыв в удержании точности

Наноуровневая стабильность

Скорость потери абразивного зерна <0,1%в час, обеспечивая следующее даже после 2000 циклов:

Округа ≤ 1 мкм

Угольная толерантность конуса ± 0,003 °

Управление тепловой деформацией

Теплопроводность составляет 1300 Вт/(M · K), а температура зоны шлифования на 200 ° C ниже, чем у шлифовальных колес Corundum.

Измеренные данные: температура поверхности заготовки <150 ° C при измельчении титановых сплавов (обычные процессы> 400 ° C)

Передовая технологическая эволюция

Естественное подходящее для интеллектуального шлифования

Высоко предсказуемое поведение износа, подходящее для:

Цифровое двойное моделирование

Алгоритм адаптивного управления

Ведущее решение тока: ошибка прогнозирования срока службы шлифовального шлифования <3%

Зеленые производственные тенденции

Сравнение потребления энергии:

Обычное шлифование: 25 кВт · ч/100 штук

CBN шлифование: 8 кВт · H/100 штук

Снижение потребления охлаждающей жидкости на 50%
