Новая эра в шлифовании материала Superhard: анализ преимуществ использования шлифовальных колес Ceramic CBN в бесконечных шлифовальных машинах

1. Технические характеристики керамического шлифовального колеса CBN Центральные шлифовальные машины.

Основные технические особенности провитанных шлифовальных колес CBN

Ультра-высокая твердость и устойчивость к износу

Твердость CBN уступает только Diamond (Microhardness HV 4000-5000) и намного выше, чем обычный корунда (HV 2000-2200). Он может эффективно измельчать материалы Superhard, такие как закаленная сталь (HRC 60 и выше), цементированный карбид и керамика, с скоростью износа, которая составляет всего 1/5-1/10, которые у Corundum шлифовальные колеса.

Отличная тепловая стабильность

Шлифовальные колеса CBN с витрифицированной связью поддерживают стабильную производительность ниже 1000 ° C. Их коэффициент термического расширения (3,5 × 10⁻⁶/° C) намного ниже, чем у металлических связей, сводя к минимуму тепловую деформацию во время шлифования и предотвращения ожогов.

Самостоятельная и контролируемая микроструктура

Производимая связь образует пористую структуру через высокотемпературное спекание, позволяя абразивным зернам легко отсоединяться после пассивации, сохраняя их резкость. Регулируя пористость (5%-30%) и формулу связи (такую как al₂o₃-sio₂), можно настроить твердость и удержание чипа.

Высокое удержание формы

Традиционные шлифовальные колеса подвержены износу профиля во время шлифования, в то время как шлифовальные колеса CBN обеспечивают более три раза лучшего удержания формы, что делает их особенно подходящими для высокого уровня бесконечного шлифования (например, раундона подшипника ≤ 1 мкм).

Технические преимущества шлифовальных колес CBN для шлифовальных машин без центральных шлифовальных машин

Значительно повышенная эффективность обработки

Коэффициент шлифования (G-значение): шлифовальные колеса CBN могут достигать 2000-5000 (по сравнению с 100-300 для шлифовальных колес Corundum), увеличивая скорость удаления материала в 3-5 раз.

Линейная скорость: поддерживает высокоскоростное шлифование 80-120 м/с (по сравнению с 60 м/с для обычных шлифовальных колес), сокращая время обработки с одной частью.

Улучшенное качество поверхности и точность

Шероховатость (RA): тонкое шлифование может достигать 0,1-0,2 мкм, превосходящая 0,4 мкм, достигнутую с помощью шлифования Corundum.

Размерная консистенция: допуски массового производства можно контролировать в пределах ± 2 мкм.

Снижение общей стоимости

Хотя шлифовальные колеса CBN на единицу дороже, они предлагают срок службы 6-12 месяцев (по сравнению с 1-2 неделями для шлифовальных колес Corundum), что сокращает потребность в изменениях колес на 90%и общие затраты на 30-50%.

Типичные случаи применения

Случай 1: массовое шлифование подшипников

Материал: GCR15 Подшипник (HRC 62)

Шлифовальное колесо: керамический CBN #180, 100% концентрация

Результат: округлость ≤ 0,8 мкм, RA 0,15 мкм и 2-кратное увеличение ежедневного выхода

Корпус 2: карбид для ствола инструментов

Задача: обычный срок службы шлифовального колеса всего 4 часа

Решение: переход на керамическое шлифовальное колесо CBN #320

Результат: срок службы продлен до 120 часов, а прямолинейность инструмента достигла 0,005 мм

2. Рабочее принцип керамического шлифовального колеса CBN Беспрекол.

Структура системы и базовый макет

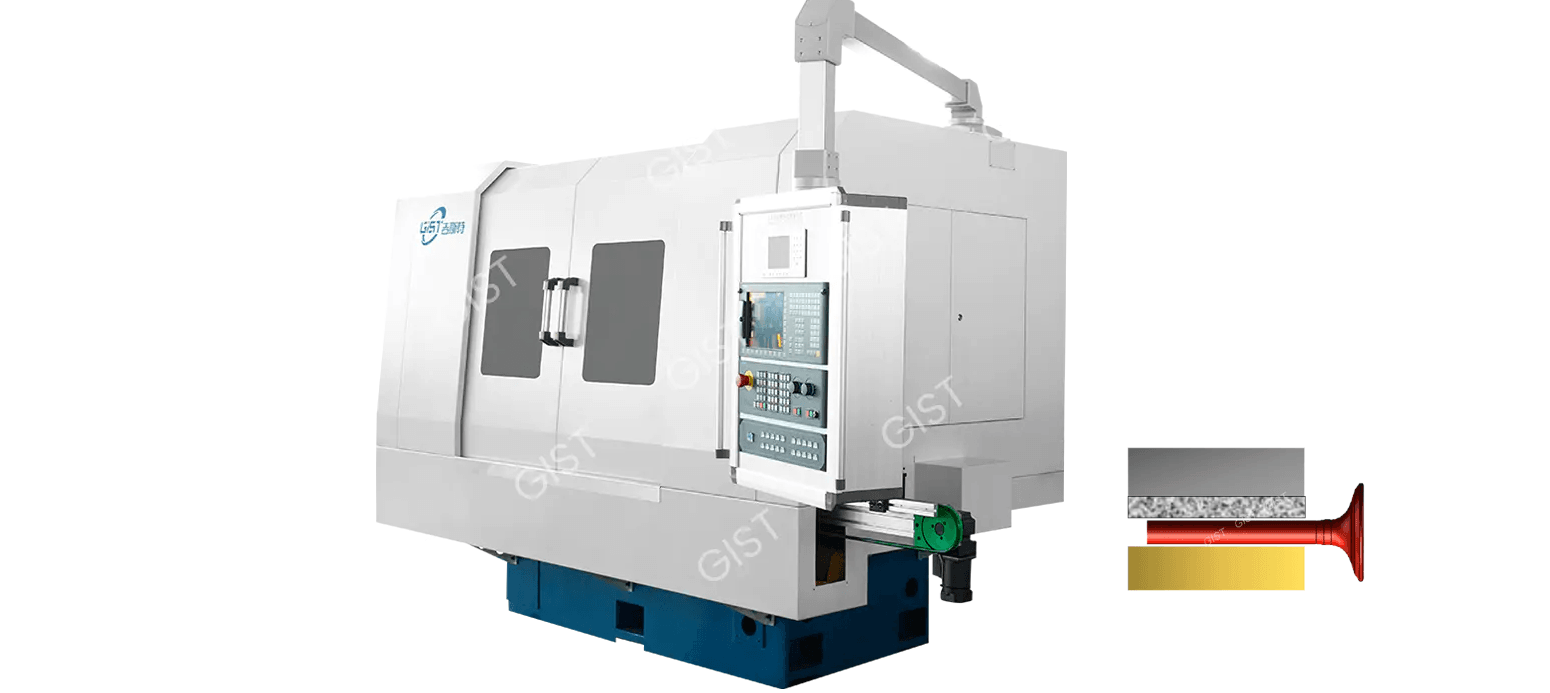

Керамическое шлифовальное колесо CBN Центральные бесконечные шлифовальные машины состоят из трех ядра компонентов:

Шлифовальное колесо: шлифовальное колесо CBN с помощью соединения (диаметр 400-600 мм), ответственное за основное движение шлифования

Руководное колесо: руль с помощью резинового или смолы с соединением (диаметр 200-300 мм) наклонилось 1-5 °, чтобы повернуть и подавать заготовку

Поддержка заготовки: состоит из передней направляющей пластины, задней направляющей пластины и опорной пластины. Формирование стабильной V-образной системы поддержки

Типичные параметры макета:

Линейная скорость шлифовального колеса: 45-60 м/с (соответствует скорости вращения 1500-2500 об/мин)

Руководящая скорость колеса: 20-50 об / мин (бесконечно регулируется)

Высота центра заготовки: 15% -25% диаметра заготовки

Шлифовальная кинематика

Основная система движения:

Вращение по часовой стрелке керамического шлифовального колеса CBN. Приводящая в действие переменную частотную двигатель, точность скорости контролируется в пределах ± 0,5%.

Система движения подачи:

Направляющий угла наклона оси колеса α (обычно 1-5 °).

Направляющая скорость поверхности колеса разбужена на:

Окружной компонент: vwork = vguide × cosα (вращение заготовки)

Осевой компонент: VFEED = VGUIDE × SINα (продвигает заготовку из осевого вопроса)

Механизм округления заготовки:

Заготовка образует треугольный контактный рисунок с шлифовальным колесом и направляющим колесом.

Приоритетный приоритет

Многочисленные вращения средние ошибки, в конечном итоге достигая высокой округлости.

Специальный рабочее механизм шлифовальных колес CBN

Микроскопическое поведение резки:

Твердость абразивного зерна CBN (8000 HV) намного выше, чем у материала заготовки (закаленная сталь, приблизительно 800 HV).

Толщина резки одного абразивного зерна составляет всего 0,1-5 мкм.

Температура зоны шлифования на 150-200 ° C ниже, чем у обычных шлифовальных колес.

Самостоятельный принцип:

Умеренный износ освисленной связи вызывает удаление тусклых абразивных зерен. Непрерывное воздействие новых абразивных зерен поддерживает резкость.

Специальная структура пор (15-35% пористости) обеспечивает достаточное пространство для чипов.

Управление точности размеров:

Чрезвычайно низкий износ шлифования (0,1-0,3 мкм/кусок).

Автоматическая система компенсации корректирует подачу на основе онлайн -обратной связи.

Высокоскоростная стабильность

Разрешенные линейные скорости 80-120 м/с (обычные шлифовальные колеса Corundum ≤ 60 м/с)

Высокая жесткость витрифицированной связи подавляет высокоскоростную центробежную деформацию (коэффициент расширения 3,5 × 10⁻⁶/° C)

Механизм удержания точности

Износ диаметра ≤ 0,003 мм на 10000 циклов шлифования (шлифовальные колеса Corundum ≥ 0,02 мм)

Динамический баланс должен соответствовать G2.5 (стандарт ISO 1940)

Типичный пример процесса применения (обработка подшипника)

Загрузка: автоматически питает материал с вибрирующей пластины в опорную пластину

Грубое шлифование: #120 CBN Glinding Chele, 0,2 мм удаление

Мелкое измельчение: замените на руль #320, удаление 0,01 мм

Инспекция: онлайн-инструмент измерительного прибора обеспечивает отзывы в реальном времени по ошибкам размерных

Переодевание: алмазный ролик заточен каждые 50 штук (корм 0,003 мм).

3 Полем Преимущества продукта керамических шлифовальных машин CBN Беспрекол.

• Ультра длительный срок службы

Керамические шлифовальные колеса CBN демонстрируют значительную долговечность в бесконечных шлифовальных машинах, что может похвастаться сроком службы в 8-12 раз больше, чем у обычных шлифовальных колесолочных колесо. В непрерывных испытаниях на обработку стальных компонентов они постоянно производили более 8000 частей после одного цикла заправки, в то время как обычные шлифовальные колеса обычно длились около 600 частей, прежде чем потребовать повязки. Эта исключительная долговечность переводится непосредственно к значительным экономическим преимуществам: затраты на инструмент на часть могут быть снижены на 40-60%, частота изменений шлифовального колеса может быть уменьшена на более чем на 85%, а вспомогательные рабочие часы, связанные с заменой колеса, могут быть уменьшены до 70%. Более длительный срок службы также означает более последовательное качество обработки, устраняя точные колебания, вызванные износом шлифовального колеса.

• Точная точность обработки

Этот тип шлифовальных машин устанавливает новые отраслевые стандарты для точности обработки. В массовом производстве точность контроля диаметра может сохраняться в пределах ± 1 микрон, и округлена может быть гарантировано ниже 0,5 микрона при обработке закаленных стальных заготовков. Шероховатость поверхности может легко достичь зеркальной отделки RA 0,1-0,2 микрона, без ожогового слоя на поверхности заготовки, а содержание аустенита сохраняется ниже 5%. В приложениях для подшипников отрасли уровни вибрации продукта были снижены в среднем на 4 децибел, что значительно улучшило производительность конечного продукта.

• Прорывная эффективность производства

Производительные шлифовальные колеса CBN демонстрируют впечатляющие скорости удаления материала. При обработке стали GCR15 коэффициент удаления материала может достигать 15 кубических миллиметров на миллиметр в секунду, увеличившись на 180% по сравнению с обычными шлифовальными колесами. Это улучшение достигает 200% при обработке высокоскоростной стали, и даже до 250% для наиболее сложного сплава на основе никеля, 718. В фактическом производстве время цикла для обработки вала передач было уменьшено с 45 секунд до 28 секунд, а время работы на кусок для роторов масляного насоса уменьшился на 55%. Эта повышенная эффективность не только сокращает циклы доставки, но и значительно улучшает использование оборудования, создавая большие производственные мощности для производителей.

• Широкая адаптивность материала

Без центральные шлифовальные машины со стекловиченными колесами CBN могут обрабатывать практически со всей высокой и трудной для машины материалы. От закаленных сталей 60-65HRC до высокоскоростных сталей 63-67HRC, от карбидов 85-92HRA до различной инженерной керамики, все они достигают идеальных результатов обработки. В области высокотемпературных сплавов они успешно решают проблему «адгезии чипа»; достичь без трещин высококачественной обработки карбидов; и сохранить отличную целостность поверхности для таких материалов, как титановый сплав TC4. Эта широкая адаптивность позволяет одной машине удовлетворить потребности в обработке широкого спектра материалов, значительно повышая ее полезность.

• Отличная стабильность процесса

Повышение температуры сохраняется в пределах 2 микрон после 8 часов после непрерывной работы, и интегрированная система компенсации тепловой деформации автоматически регулирует точность. Значение CPK для обработки критических измерений остается стабильным выше 1,67, а в непрерывной обработке 2000 частей изменение диаметра составляет всего ± 1,5 мкл. Операционная вибрация оборудования составляет менее 0,8 мм/с (в соответствии с стандартами ISO10816), а его среднее время эксплуатации превышает 4000 часов. Эта стабильность обеспечивает постоянное качество во время крупномасштабного непрерывного производства и значительно снижает качественные риски.

• Экологическая обработка

С точки зрения потребления энергии, шлифовальные колеса CBN увеличивают долю эффективной энергии измельчения до 35%, в то время как обычные шлифовальные колеса страдают от различных дополнительных потерь до 30%. Что еще более важно, сухое шлифование возможно для определенных материалов, снижение использования охлаждающей жидкости на 90%, уменьшение шлифовальных отходов на 50%и снижение рабочего шума на 8-10 децибел. Эти экологически чистые функции не только снижают производственные затраты, но и помогают компаниям соответствовать все более строгим экологическим нормам.

• Идеальная платформа для интеллектуального производства

Производительный шлифовальный аппарат CBN Беспрекол оснащен комплексными возможностями интерфейса в отрасли 4.0, что обеспечивает мониторинг ключевых параметров в режиме реального времени, таких как мощность шлифования, температура и вибрация, а также подключение к системам MES через стандартный протокол OPC UA. Усовершенствованные алгоритмы ИИ прогнозируют и автоматически компенсируют износ шлифовального колеса с точностью ± 0,5 микрон. Применение цифровой технологии Twin позволило достичь точности прогнозирования срока службы виртуального шлифовального шлифования превышать 90%. В сочетании с системой рекомендаций по оптимизации параметров процесса он предоставляет идеальное базовое оборудование для построения интеллектуальных заводов.

4. Меры предосторожности для использования керамического шлифовального колеса CBN.

Ключевые моменты для установки и ввода в эксплуатацию

Требования к динамическому балансу:

Двухэтапная динамическая балансировка должна быть выполнена перед установкой: грубое балансирование (G6.3), за которым следует тонкая балансировка (G2.5) после установки.

Остаточный дисбаланс должен контролироваться в пределах 0,5 г · см, а вибрация должна быть ≤ 0,8 мкм на высоких скоростях.

Спецификации установки и позиционирования:

Используйте выделенную гидравлическую гайку для установки, применяя давление на три этапа к указанному крутящему моменту (обычно 120-150 н · м).

Чистота контакта с фланцом должна быть RA 0,4 мкм или менее, а плоскостность должна быть проверена с использованием оптической плоской линзы. (≤0,005 мм)

Руководство по оптимизации параметров процесса

Принципы сопоставления скорости:

Рекомендуемая линейная скорость шлифовального колеса составляет 45-60 м/с. Конкретные корректировки могут быть сделаны на основе материала:

Закаленная сталь: 50-55 м/с

Карбид: 35-45 м/с

Высокотемпературный сплав: 40-50 м/с

Руководящая скорость колеса и угла наклона соответствует формуле: V_WORKEPECEPECE = V_GUIDE × COSα (α = 1-5 °)

Стандарты управления системой охлаждения

Критерии выбора жидкости:

Рекомендуется синтетическая режущая жидкость (рН 8,5-9,5).

Запрещаются экстремальные добавки, содержащие серу или хлор (они могут корродировать керамические связующие).

Требование точности фильтрации: ≤10 мкм. Рекомендуется магнитная и бумажная лента двойная фильтрация.

Настройки параметров реактивного самолета:

Диапазон давления: 3-5 бар (до 15 бар с реактивным пособием)

Расчет скорости потока: Q = 0,5 × ширина шлифовального колеса (L/мин)

Угол сопла: 15 ° ± 2 ° относительно секции шлифовального руля

Ключевые элементы управления в процессе оправдания

Бриллиантовая роликовая заправка:

Соотношение скорости повязки: от 0,6 до 0,8 (вращение в том же направлении)

Скорость подачи: 0,5-1 мкм/оборота, разделенная на два этапа: грубая повязка (2-3 мкм) и тонкая заправка (0,5 мкм)

Скорость вращения оптической заправки: 30-50 об / мин без корма

Онлайн -мониторинг поправки:

Акустический датчик излучения контролирует процесс повязки; Любое внезапное изменение сигнала AE> 5 дБ запускает тревогу.

Мониторинг питания: немедленно проверьте статус ролика, если мощность поправки увеличивается на 15%.

Особые требования к зажимам заготовки

Расчет высоты центра:

Эмпирическая формула: h = (0,15-0,25) × d_workpeece

Для высокой обработки, угол контакта должен быть измерен с использованием датчика лазерного смещения (предпочтительнее 29 ° -31 °).

Спецификации корректировки руководства:

Зазор между передним направляющим и направляющим колесом = 0,5 × диаметр заготовки

Задний гид должен быть втянут 0,02-0,05 мм, чтобы избежать царапин.

Ошибка V-углу поддона должна быть ≤ 0,5 °.

Специальные меры безопасности

Контрольный список проверки устройства защитного устройства:

Взрывоокрытие шлифовального колеса давление взрыва ≥ 5 бар

Время отклика устройства блокировки <50 мс

Аварийное расстояние торможения ≤ 1,5 м (при номинальной скорости)

Требования к личной защите:

Сколостой защищенные очки должны быть носят (стандарт EN166). Перчатки запрещены при эксплуатации механизмов регулировки.

Зоны защиты слуха (> 85 дБ) являются обязательными.

5. Аварийные решения для общих проблем с керамическим шлифовальным колесом CBN.

I. Решетки по обработке дефектов поверхности

Периодические следы болтовни (следы шкалы рыб)

Аварийные меры:

Немедленно уменьшите скорость шлифовального колеса на 10-15%

Увеличьте скорость потока охлаждающей жидкости на 30% и проверьте угол распыления

Используйте портативный динамический балансировщик для быстрой проверки (целевое значение ≤ 0,8 мкм)

Ожоги поверхности (обесцвечивание/трещины)

Аварийные меры:

Переключитесь на режим охлаждающей жидкости высокого давления (увеличить давление до 8-10 бар)

Уменьшить скорость подачи вдвое и снизить линейную скорость на 3-5 м/с.

Используйте прерывистый процесс «размолоть и паузу» (разглаживание в течение 2 секунд, пауза в течение 0,5 секунды)

Усовершенствованное лечение:

Проверьте твердость шлифовального колеса (рекомендуется k)

Оптимизировать параметры повязки: увеличить количество отделочных оборотов до 80-100 революций

Проверьте выступающую высоту абразивного зерна CBN (должно быть ≥ 1/3 диаметра зерна).

II Точность размеров неконтролируемых мер.

Диаметр дрейф

Временный контроль:

Включить автоматическую компенсацию в онлайн -системе измерения (размер шага 0,2 мкм)

Заблокировать параметры компенсации температуры (ΔT ≤ ± 1 ° C)

Проверьте каждые 10 элементов и создайте диаграмму управления SPC

Регулировка системы:

Проверьте наклон направляющего колеса (калибровано с использованием лазерного интерферометра, ошибка ≤ 0,005 °)

Проверьте кривую компенсации износа шлифовального колеса (рекомендуется обновлять компенсацию каждые 100 штук)

Перекалибровать жесткость поддержки заготовки (деформация ≤ 2 мкм под давлением 50 кгф)

Раундота вне термоядерства (овальный/ромб)

Быстрые контрмеры:

Отрегулируйте высоту центра заготовки до 18-25% от диаметра

Увеличьте частоту заправки на колесах (платья каждые 50 штук)

Добавьте демпфирующие резиновые полоски (твердость 70-80 берег A) к опорной пластине. А)

Полное решение:

Наблюдайте за траекторией вращения заготовки со стробоскопом

Оптимизировать характеристики шлифовального колеса (отрегулируйте пористость до 25-30%)

Проверьте радиальное разряд шпинделя (≤0,001 мм)

Iii. СИСТЕМА ПРОЦЕСС

Аномальный износ шлифования

Аварийное вмешательство:

Немедленно прекратите автоматическую подачу и переключитесь в ручной режим

Используйте алмазной ручку для локальной заточки (давление 3-5N)

Переключитесь на набор параметров запасного шлифовального колеса (уменьшить размер зернистости на один уровень)

Анализ основной причины:

Выполнить анализ спектра силы шлифования (нормальный FN/FT = 0,3-0,6)

Проверьте проникновение охлаждающей жидкости (тест на Drip должен быть ≤2 секунды)

Оценить отклонение твердости материала заготовки (ΔHRC ≤2)

Накопление на колесе направляющего

Уборка на месте:

Механическая очистка с помощью медной проволочной щетки (скорость ≤10 об / мин)

Брызг с помощью моющего среднего чистящего агента (нейтральный pH)

Кратко отмените направляющий шкив (≤30 секунд)

Профилактические меры:

Установите вспомогательный скребок (Gap 0,02-0,05 мм)

Отрегулируйте соотношение скорости направляющего шкива (vguide/vsand = 1/100-1/80)

Поличить первую поверхность шкива еженедельно с помощью пасты из оксида алюминия

IV Отказ отказа оборудования. Аварийный отклик

Веретеное стойло

Оперативная процедура:

Используйте кнопку аварийной остановки, чтобы отключить питание

Проверьте код ошибки инвертора (обычная перегрузка F11)

Вручную замолчайте двигатель, чтобы проверить механическое сопротивление

Измерьте сопротивление моторной изоляции (≥5 МОм)

Шаги восстановления:

Фазовый перезапуск (сначала простаивает на низкой скорости в течение 30 минут)

Перезагрузить двигатель (20-40-60% повышения температуры рампа)

Выполнить динамическую проверку точности (стандарт ISO 230-3)

Отказ системы охлаждения

Промежуточный обходной путь:

Активировать охлаждение тумана резервного копирования (давление 0,3-0,5 МПа)

Используйте сухой лед для локализованного охлаждения (расстояние ≥ 100 мм)

Уменьшите параметры шлифования до безопасных значений (Q'W ≤ 5 ммтр/мм · с)

Восстановление системы:

Очистите фильтр (замените, если давление,> 0,3 бар)

Проверьте клиренс рабочего колеса центробежного насоса (0,1-0,15 мм)

Калибровать датчик потока (ошибка ≤ ± 3%)

V. Специальные аномалии обработки материалов

Карбид

Корректировки процесса:

Используйте шлифовальное колесо с тонким грифом (D126 вместо D151)

Используйте отрицательный угол сгиба (γ = -5 °)

Добавить вспомогательные опоры (добавьте одну точку поддержки каждые 50 мм)

Оптимизация параметров:

Уменьшить линейную скорость до 35-40 м/с

Измените скорость подачи на 0,003-0,00 5 мм/проход

Pre-Grind 20-30 кусочков мягкого материала после заправки

Высокотемпературное скопление сплавов

План аварийного аварийного плана:

Apray Anty-Spect Pating (на графитах)

Переключитесь в режим прерывистого шлифования (соотношение включения/выключения 3: 1)

Увеличить осевое колебание (амплитуда 0,5-1 мм)

Долгосрочное решение:

Используйте шлифование с открытой структурой (организация № 12-14)

Добавить смазку минимального количества (система MQL)

Предварительно охладить заготовку (до 15-20 ° C)

VI Меры предосторожности и табу и табу

Абсолютно запрещенные операции:

• Линейная скорость шлифовального колеса превышает 120% от номинального значения
• Бег на высокой скорости без динамического балансировки
• Использование неспециальных фланцев для монтажа

Условия, требующие немедленного отключения:

• Ненормальный шум (внезапное изменение уровня звукового давления> 10 дБ)
• Отдельные пузырьки в охлаждающей жидкости
• Три последовательных заготовки не терпимы

6. Технические характеристики технического обслуживания и хранения для шлифовальных машин Ceramic CBN Беспрекол.

Ежедневное обслуживание и управление

• Требования к очистке и обслуживанию

Трехступенчатый процесс очистки должен выполняться после ежедневной обработки: во-первых, используйте выделенный воздушный пистолет с давлением не более 0,3 МПа для удаления шлифовального мусора с поверхности шлифовального колеса, уделяя особое внимание удалению остатков из пор. Во-вторых, протрите контактные поверхности направляющего колеса и опорной пластины нейтральным моющим средством с pH 6,5-7,5, чтобы предотвратить химическую коррозию. Наконец, тщательно очистите бак охлаждающей жидкости, сохраняя остаточный объем не более 5 мм. Требуется глубокая очистка еженедельно, включая удаление защитной крышки, чтобы удалить пыль из внутреннего механизма, используя ультразвуковой чистящий средства для очистки небольших компонентов точности и осмотра упругой деформации каждого уплотнения.

• Мониторинг критического компонента

Система шпинделя должна быть протестирована ежедневно на повышение температуры с максимально допустимым повышением температуры на 35 ° C. Измерьте еженедельно измерения Radial Cunout, используя индикатор циферблата. Стандартное значение должно быть в пределах 0,002 мм. Проверьте разницу в ступеньке на поверхности контакта фланца шлифовального руля ежемесячно. Любая разница, превышающая 0,005 мм, должна быть рассмотрена немедленно. Гидравлические гайки должны проходить тест на удержание давления ежеквартально, причем скорость распада давления не превышает 5%.

План периодического обслуживания

• Профилактические предметы обслуживания

Фильтры гидравлической системы должны заменяться каждые 500 рабочих часов. Разница давления фильтра, превышающее 0,2 бар, будет серьезно повлиять на производительность системы. Смазка направляющей должна быть пополнена каждые 300 часов, гарантируя, что уровень заполнения достигает не менее 80% объема полости. Концентрация охлаждающей жидкости следует проверять ежедневно с помощью рефрактометра, чтобы поддерживать разумный диапазон концентрации 4-6%. Снятие пыли электрического шкафа должно выполняться ежемесячно для поддержания толщины пыли ниже 0,5 мм.

• Тонкое обслуживание восстановления

Комплексное обслуживание точности восстановления должно выполняться каждые шесть месяцев, включая тестирование геометрической точности машинного инструмента в соответствии со стандартами ISO, тестирования характеристик динамической жесткости с использованием метода вибрации и повторного калибровки параметров системы ЧПУ. Эти процедуры обслуживания должны выполняться в семинаре по постоянной температуре, при этом колебания температуры окружающей среды контролируются в течение ± 1 ° C/час.

Спецификации хранения шлифовальных колес CBN

• Управление средой хранения

Необходимо установить выделенный шкаф для хранения, поддерживая внутренний диапазон температуры 15-25 ° C с почасовым колебанием температуры не более ± 2 ° C. Относительная влажность должна поддерживаться между 40-60% RH, с установленными антиконденсационными устройствами. Уровень вибрации окружающей среды в области хранения должен составлять менее 0,5 мм/с (диапазон частот 10-500 Гц), чтобы предотвратить повреждение резонанса в микроструктуре шлифовального колеса.

• Хранение технические требования

Используйте выделенные вертикальные стойки для хранения, поддерживаемые резиновыми колодками с твердостью 70 ± 5 берега А, с точками поддержки, расположенными не менее 1/3 диаметра шлифовального колеса. Поддерживайте угол наклона 5-10 ° во время хранения, чтобы предотвратить прокатывание шлифовального руля. Шлифовальные колеса, хранящиеся в течение более шести месяцев, должны быть насыщены вакуумом с остаточным давлением не более 10 кПа, а в упаковке, расположенном в упаковке, расположенном в упаковке. Уплотнение упаковки должна быть проверена ежеквартально.

Транспортные меры предосторожности

• Стандарты упаковки и защиты

Используется четырехслойная защитная упаковочная конструкция: внутренний антистатический полиэтиленовый пакет, пузырьковой амортизатор толщиной 10 мм посередине, 5-миллиметровый пластиковая внешняя оболочка с твердым АБС и прочная деревянная транспортная коробка. Упаковка должна быть четко обозначена хрупким символом (максимальная допустимость удара 3G), стрелка вверх (предел наклона 15 °) и чувствительная к температуре этикетку (температура хранения 5-35 ° C).

• Процедуры загрузки и разгрузки

Вилочные погрузчики разрешены, но длина вилки должна составлять не менее 2/3 ширины упаковки. Подъем крана должен гарантировать, что угол веревки превышает 60 °. Грубая обработка, такая как катание и броска, строго запрещено. Упаковка не должна превышать два слоя. Поддерживать стабильность во время транспортировки и избежать внезапного ускорения и торможения.

Предварительные процедуры проверки

• Инвентарь шлифовальный инспекция руля

Колеса для шлифования инвентаризации должны пройти строгий осмотр перед вводом в эксплуатацию: используйте 10 -кратное увеличительное стекло, чтобы осмотреть на поверхностные трещины и измерить внешний диаметр до ± 0,5 мм. Тест TAP выполняется для проверки внутренней целостности, обеспечивая четкий металлический звук. Во время статического теста баланса вес не должен превышать 5G. Динамическое перебалансирование требуется, если вес превышает стандарт.

• Подготовка к установке

Недавно используемые шлифовальные колеса должны быть разрешены к температуре в мастерской не менее 48 часов. Следует использовать метод градиентного нагрева, причем температура повышается не более чем на 5 ° C в час. Перед установкой требуется ультразвуковая очистка изопропиловым спиртом в течение 10 минут, а неработающие поверхности должны быть покрыты специальным нефтяным маслом. Во время установки поверхность контакта с фланцами должна соответствовать стандарту чистоты RA 0,4 мкм, а плоскостность должна быть проверена с использованием оптической плоской линзы.

Система записей технического обслуживания

Установите комплексную систему управления электронными записями, которая записывает основные данные, такие как время, персонал и состояние оборудования каждого сеанса обслуживания, а также количество замененных деталей. Система должна включать возможности анализа тенденций для автоматического генерирования отчетов о раннем предупреждении для обычных неисправностей, таких как износ подшипника, дисбаланс шлифовального колеса и гидравлические утечки. Данные по техническому обслуживанию должны быть сохранены не менее пяти лет, а для критических компонентов должна быть установлена полная запись прослеживаемости жизненного цикла.

Строго придерживаться этих спецификаций обслуживания и хранения обеспечивает оптимальные условия работы для бесконечных шлифовальных машин, оснащенных стекловиченными колесами CBN, что продлило среднее время между неудачами до более чем на 8000 часов и увеличивая срок службы шлифовального руля на 30-50%. В частности, в течение сезона дождей или периодов значительных колебаний температуры необходимо провести частые тестирование параметров окружающей среды, чтобы предотвратить влажность и колебания температуры, влияя на точность оборудования. Техническое обслуживание должно выполняться профессионально обученными техниками, использующими заводские расходные материалы и инструменты для обеспечения качества технического обслуживания соответствует стандартным требованиям.

7. Часто задаваемые вопросы о применении керамических шлифовальных колес CBN в бесконечных шлифовальных машинах

• Каковы преимущества керамических шлифовальных колес CBN в бесконечных шлифовальных машинах?

Керамические шлифовальные колеса CBN (нитрид кубического бора) обеспечивают значительные преимущества при высокой шлифовании в бесконечных шлифовальных машинах из-за их высокой твердости, высокой тепловой стабильности и долгого срока службы. Эти преимущества включают:

Высокая твердость: твердость CBN уступает только бриллианту, что делает его подходящим для обработки материалов с высоким содержанием жесткости, таких как закаленная сталь, цементированный карбид и керамика.

Превосходная тепловая стабильность: керамическая связь устойчива к высоким температурам, снижает тепловую деформацию и повышает точность обработки.

Превосходное самостоятельно-ширину: абразивные зерна легко проливают после пассивации, сохраняя резкость и снижая риск ожогов.

Долгий срок службы: по сравнению с обычными шлифовальными колесами Corundum, их продолжительность жизни может быть продлен в 5-10 раз, снижая частоту замены.

• Какие материалы подходят для шлифовальных колес CBN?

Шлифовальные колеса CBN в основном используются в основном для точного шлифования материалов с высокой высокой устойчивостью, в том числе:

Закаленная сталь (HRC ≥ 50, такой как сталь и сталь для подшипников); Карбид (например, вольфрамовые стальные инструменты); Керамика и стекло (например, оксид циркония и карбид кремния); Высокотемпературные сплавы (такие как никелевые сплавы);

Они не рекомендуются для использования на мягких материалах (таких как алюминий и медь), потому что абразивные зерна CBN могут легко встраивать в мягкий металл, вызывая засорение колеса.

• Как выбрать размер зернистости, концентрацию и связь для шлифовальных колес CBN? Выбор размера песка:

Грубое шлифование (RA 0,8-1,6 мкм): #80- #120

Полуфиновое измельчение (RA 0,4-0,8 мкм): #140- #240

Тонкое измельчение (RA <0,4 мкм): #320 и выше

Выбор концентрации:

Низкая концентрация (50%-75%): подходит для высокопроизводительной обработки с низким содержанием гердипов.

Концентрация средней среды (100%): общее назначение, балансировка эффективности и продолжительность жизни

Высокая концентрация (150%-200%): подходит для тяжелых шлифований, но с более высокой стоимостью

Выбор переплета:

Производительная связь (VIT): общее назначение, подходящее для большинства применений для шлифования.

Металлическая связь (M): подходит для ультра-грудных материалов, но с плохими самостоятельными свойствами

Связь смолы (B): подходит для высокого качества поверхности, но с плохим теплостойкостью

• Как правильно одеть размолочное шлифовальное колесо CBN? Инструменты для заправки: алмазная ручка или алмаз

Параметры поправки:

Переправка: 0,002-0,01 мм/ход

Скорость заправки: 0,1-0,3 м/с

Охлаждающая жидкость: необходимо использовать для предотвращения перегрева во время заправки

Частота одевания:

Грубое измельчение: одеваться каждые 4-8 часов

Тонкое измельчение: платья каждые 2-4 часа

• Как предотвратить ожоги заготовки при использовании шлифовальных колес CBN на бесконечной шлифовальной машине?

Ожоги заготовки обычно вызваны чрезмерным шлифовальным теплом. Следующие меры могут быть приняты:

Снижение скорости шлифования: соответствующим образом уменьшите скорость шлифовального колеса (например, с 80 м/с до 60 м/с).

Оптимизация охлаждающей жидкости: используйте высоко смазывающую охлаждающую жидкость, чтобы обеспечить адекватное покрытие области шлифования.

Регулировка подачи: уменьшите количество каждого разреза (например, с 0,02 мм до 0,01 мм).

Выбор подходящей твердости шлифовального колеса: слишком твердое шлифовальное руль может легко вызвать ожоги; Можно использовать более мягкое шлифовальное колесо CBN CBN.

• Какие причины и решения для метков болтовни или вне раунда на заготовках?

Возможные причины:

Несбалансированное шлифовальное колесо

Неудовлетворенное управляющее колесо

Неверная высота центра заготовки

Неправильные параметры шлифования (например, чрезмерная скорость подачи)

Решение:

Резланс, шлифовальное колесо, чтобы минимизировать вибрацию.

Оставьте колесо для гида, чтобы обеспечить округлость.

Отрегулируйте высоту центра заготовки (обычно 0,5-1,5 мм над центральной линией шлифовального колеса).

Уменьшите скорость подачи и оптимизируйте параметры шлифования.

• Каковы возможные причины и решения для короткого срока службы шлифовального руля CBN?

Возможные причины:

Неправильные параметры шлифования (например, чрезмерная скорость подачи)

Недостаточное охлаждение, приводящее к термическому повреждению шлифовального колеса

Неправильный выбор шлифовального колеса (например, слишком низкая концентрация)

Материал заготовки содержит примеси (например, карбид со слишком высоким содержанием кобальта)

Меры по улучшению:

Оптимизируйте параметры шлифования, чтобы избежать перегрузки.

Обеспечить достаточный поток охлаждающей жидкости (≥20 л/мин).

Выберите шлифовальное колесо CBN с более высокой концентрацией (например, 100% → 150%). Проверьте материал заготовки, чтобы избежать примесей, которые могут повлиять на жизнь шлифовального колеса.

• В чем разница между шлифовальными колесами CBN и обычными шлифовальными колесами Corundum?

Сравнение пунктов	Производительное шлифовальное колесо CBN	Обычное шлифовальное колесо Corundum (например, белый корунд)
Твердость	Чрезвычайно высокий (второй только с бриллиантом)	Относительно низкий
Применимые материалы	Материалы с высоким содержанием (закаленная сталь, карбид)	Обычная сталь, чугун
Продолжительность жизни	5-10 раз больше	Относительно короткий, требует частой замены
Эффективность шлифования	Высокий, подходит для точного шлифования	Относительно низкий, подходящий для грубого измельчения
Расходы	Высокий, но отличная общая экономическая эффективность	Относительно низкий, но требует частой замены

• Как можно хранить и поддерживать шлифовальные колеса CBN?

Среда хранения: держите колесо в сухом состоянии и без вибрации, избегая экстремальных высоких или низких температур.

Инспекция предварительной установки: убедитесь, что колесо не имеет трещин и что внутреннее отверстие соответствует фланцу.

Очистка после использования: используйте сжатый воздух или специализированный чистящий агент для удаления шлифовального мусора и предотвращения засорения.

• Типичные применение шлифовальных колес CBN на бесконечных шлифовальных машинах

Шлифование роликов с подшипником: высокая точность и согласованность, с РА до 0,2 мкм.

Шлифование карбида: продлить срок службы инструмента и снизить риск ожогов.

Автомобильные детали (например, распределительные валы): высокоэффективное измельчение для повышения эффективности производства.

8. 10 Ключевых соображений для использования керамических шлифовальных колес CBN в бесконечных шлифовальных машинах

Выбор соответствующих параметров шлифовального колеса

Размер песка: выберите #80- #120 для грубого шлифования и #240- #400 для тонкого шлифования.

Концентрация: обычно выбирайте 75%-100%, увеличиваясь до 150%для тяжелого шлифования.

Связанка: Производительная связь (VIT) подходит для большинства применений из шлифования.

Неправильный отбор: Слишком тонкая песня может увеличить силы шлифования, в то время как слишком высокая концентрация может увеличить затраты.

2. Обеспечить динамический баланс шлифовального колеса

Динамическое уравновешивание необходимо перед установкой, чтобы не дать вибрации повлиять на качество поверхности заготовки (увеличение значений RA).

Осмотрите регулярно, особенно во время высокоскоростного шлифования (линейные скорости ≥ 60 м/с).

Воздействие: дисбаланс может вызвать метки болтовни и округлость из-за возмущения.

3. Правильно одевать шлифовальное колесо

Инструменты для заправки: алмазная ручка или ролика.

Параметры повязки: подавать 0,002-0,01 мм/ход, скорость повязки 0,1-0,3 м/с.

Охлаждение: распыляйте охлаждающую жидкость во время заправки, чтобы предотвратить тепловые повреждения.

Ошибки эксплуатации: чрезмерная заправка или чрезмерная скорость ускорят износ шлифовального колеса.

4. Оптимизировать параметры шлифования

Линейная скорость: рекомендуется для шлифовальных колес CBN составляет 50-80 м/с (отрегулируйте в зависимости от материала).

Скорость подачи: 0,005-0,02 мм для тонкого шлифования и выше для грубого шлифования.

Скорость заготовки: соответствует скорости направляющей колеса, чтобы избежать проскальзывания и деформации.

Типичные проблемы: чрезмерная подача может легко вызвать ожоги, в то время как слишком низкая скорость может привести к плохой эффективности.

5. Строго контролировать использование охлаждающей жидкости

Скорость потока: ≥20L/мин, чтобы обеспечить охват всей области шлифования. Фильтрация: используйте систему высокой определения фильтрации (например, 5 мкм или менее), чтобы предотвратить засорение шлифовального мусора.

Тип: Выберите высоко смазывающую охлаждающую жидкость (например, синтетический эфир).

Последствия недостаточного охлаждения: ожоги заготовки и тепловое растрескивание шлифовального колеса.

6. Отрегулируйте высоту центра заготовки

Рекомендуемое значение: Центр заготовки должен быть на 0,5-1,5 мм над центром шлифовального колеса (регулировка на основе диаметра).

Воздействие: слишком низкая высота может привести к борьбе; Слишком высокая высота может вызвать разряд.

Метод тестирования: измерьте округлость после испытательной помощи и тонкой настройки к оптимальному положению.

7. Избегайте шлифования мягких материалов

Применимые материалы: закаленная сталь, карбид, керамика и т. Д. (HRC ≥ 50).

Запрещенные материалы: мягкие металлы, такие как алюминий и медь, могут легко вызвать засорение шлифовального колеса.

Альтернатива: для мягких материалов используйте колеса Corundum или Diamond Straming.

8. Регулярно осматривайте направляющее колесо и опорную пластину

Руководство по округлую Колесо: вне окружающей среды может привести к отклонению округлости заготовки и требует регулярного округления. Носитель опорной тарелки: износ требует замены, в противном случае будет затронута заготовка.

Цикл технического обслуживания: проверяйте колесное колесо каждые 8 часов.

9. Управление пособием шлифования

Грубое шлифование: пособие на сторону 0,1-0,3 мм.

Тонкое шлифование: пособие на сторону ≤ 0,05 мм.

Риск чрезмерного пособия: увеличение силы шлифования и сокращение срока службы шлифовального колеса.

10. Стандартизированные меры предосторожности работы и безопасности

Операционные стандарты:

Не толкайте заготовку прямо вручную; Используйте выделенный толкатель.

Убедитесь, что защитная крышка закрыта перед запуском машины.

Аномальная обработка: немедленно остановите машину и осмотрите любой необычный шум или вибрацию.

Безопасная красная линия: превышение линейного ограничения скорости шлифовального колеса может вызвать риск взрыва!
