Происхождение бессердечной мельницы
Происхождение бессердечной шлифовальной машины можно проследить до начала 20 -го века. В то время автомобили быстро развивались, и более 20 автомобильных компаний, таких как Mercedes-Benz, Ford и General Motors, были созданы один за другим. Автомобильная организационная форма внесла стандартизацию и производство сборочной линии. Без центральная шлифовальная машина родилась по требованию автомобильной промышленности на высокий объем производства точных деталей.
Автомобильная мастерская в начале 20 -го века
В 1921 году компания Cincinnati Melling Machine приняла заказ в Motor Motor Company, создала десять бессердечных шлифовальных машин для этого времени и доставила их в Ford 17 февраля 1922 года.
Бессердечная измельчика Цинциннати доставлена в Форд
С рождением бессердечной измельчицы, точность размерных и округлости деталей была непосредственно увеличена на четверть, а время производства сократилось до одной десятой от оригинала. Эта технология центробежного шлифования не только обеспечивает массовое производство, но и позволяет изготовить сменные детали.
02
Развитие бессердечных шлифовальных машин в нашей стране
В моей стране бессердечные измельчители начали поздно, но развивались относительно быстро, и испытали три основных этапа: имитационное производство, самозазначный и современный дизайн.
1. Имитационная стадия производства
1954-1960 гг. Был этап имитации. В 1954 году фабрика Wuxi Stice Tool Tool имитировала обычную бесцветную шлифту M2075. В 1957 году была имитирована широкая песчаная мельница M1075K.
Бессердечная мельница моей страны (Источник изображения: официальный сайт Wuxi Sticken Tool Factory)
2. Стадия самозаконности-саморазвитие бесцветной шлифовальной машины моей страны M1025
В октябре 1956 года завод Wuxi Stice Tool Tools начал проектировать мельницу M1025 под руководством советских экспертов. Благодаря совместным усилиям техников и старых работников были преодолены различные технические трудности. В марте 1958 года был собран новый продукт, и оценка была проведена.
Это шлифовальная мешка, разработанная фабрикой Wuxi Stice Tool, а также саморазвитая бесконечная шлифовальная мешка в моей стране. Успешное развитие этой бессердечной шлифовальной машины накопило большой ценный опыт для последующих исследований и разработок нашего бессердечной шлифовальной машины.
С 1961 по 1970 год в Китае были спроектированы специальные шлифовальные машины для переработки газовых клапанов, шариковые шлифовальные машины, шариковые шарики, поперечные валы, стальные трубы, моторные валы и т. Д. Они отмечают зрелость самопрозвания бессердечных измельчителей в нашей стране. В течение этого периода завод Wuxi Stice Tool, фабрика станка Sianfeng, фабрика Benxi Second Stchice Tool, фабрика Stacken Tool Tool и другие производители последовательно выпустили серию обычных бессердечных шлифовальных машин.
3. Стадия современного дизайна
С развитием науки и техники с начала 1980 -х годов шлифовальные машины без центра вступили в стадию современного дизайна. Моя страна разработала не только новое поколение высокопроизводительных шлифовальных машин и высокоскоростных бесконечных шлифовальных машин, но также применила модульную конструкцию, статическую и динамичную конструкцию конечных элементов, компьютерный дизайн и конструкцию оптимизации к конструкции бесконечных шлифовальных машин.
03

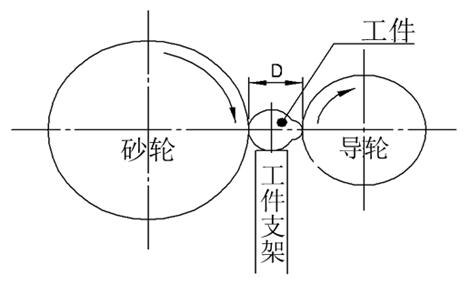

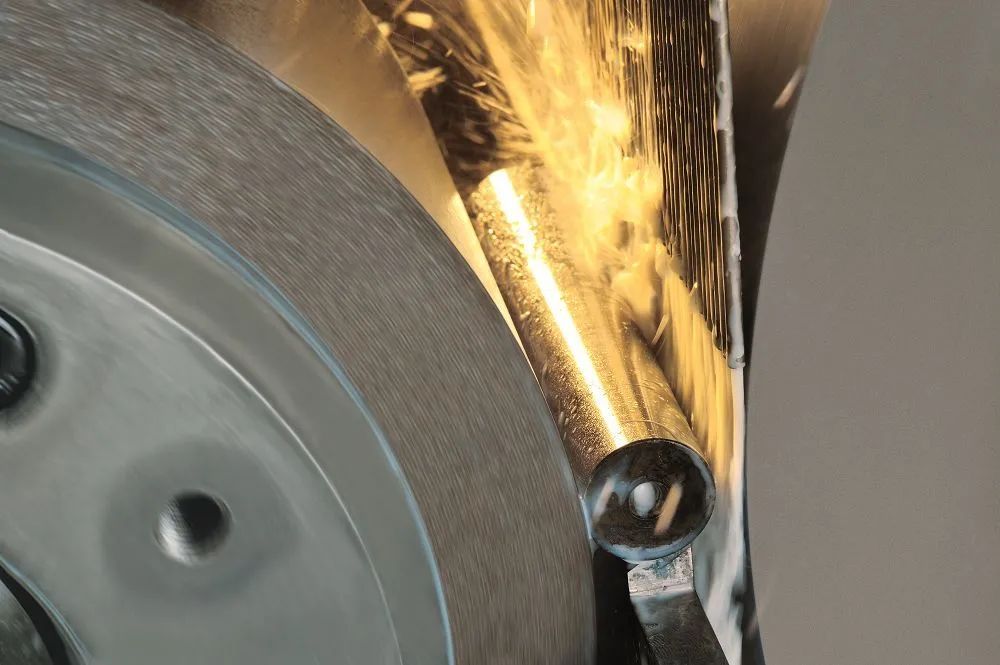

Рабочий принцип и метод бесконечной шлифовальной машины. Как следует из названия, бесконечная мельница - это тип мельницы, которой не нужно зажимать центр заготовки для измельчения. Он состоит в основном из трех механизмов: шлифовальное колесо, направляющее колесо (колесо регулировки) и кронштейн из заготовки (поддон). Функция шлифовального колеса состоит в том, чтобы удалить поверхность из шлифования и генерировать желаемую степень света; Функция направляющей колеса состоит в том, чтобы контролировать скорость вращения шлифования; Кроншень заготовки используется для поддержки шлифования во время шлифования.
Согласно методу подачи заготовки, существует три бесконечных метода шлифования:
Метод перекрестного направления: подходит для измельчения мульти диаметров или специальных работников. Метод подачи в подачу: он обладает высокой эффективностью производства для шлифования иглы, цилиндрических роликов и конических роликов. Метод тангенциального кормления: способность измельчить заготовку из специальной формы, такая как сферический ролик.
04
Преимущества и недостатки бесконечного измельчения и цилиндрического измельчения
Мы знаем, что среди всех шлифовальных машин цилиндрические шлифовальные машины являются широко используемыми станками и могут обрабатывать различные цилиндрические конические внешние поверхности и поверхностные измельчители на плече. Итак, при обработке заготовки мы должны выбрать бесконечный шлифование или цилиндрическое измельчение? Это требует понимания их характеристик, преимуществ и недостатков.
Мы только что представили принцип работы бессердечной мельницы, и ниже приведены его характеристики.
1. Непрерывная обработка, нет необходимости втягивать инструмент, короткое время для зажимных заготовков и высокую производительность.
2. Механизм расположения кронштейна и направляющего колеса имеет лучшую жесткость, чем обычные цилиндрические шлифовальные средства и центральный рамок, и могут быть больше по объему резания, что способствует обработке тонких заработков вала, что облегчает достижение высокоскоростного измельчения и сильного измельчения.
3. Заготовка внешней цилиндрической шлифовки без центральной цилиндрической шлифовки расположена на механизме позиционирования внешней цилиндрической мельницей. Количество шлифования - это пособие в диаметре заготовки. Следовательно, износ шлифовального колеса, компенсация механизма подачи и повторная ошибка точности позиционирования механизма резки на диаметре и точность размеров детали составляет лишь половину от обычной внешней цилиндрической мельницы. Нет необходимости просверлить центральное отверстие, и легко достичь автоматической загрузки и разгрузки.
4. Широкая шлифовальная шлифовальная шлифовальная машина проходит через механизм, который может каждый раз увеличивать пособие по обработке. При разрезании в шлифование сложные поверхности могут быть приведены в последовательности или нескольких шлифовальных колесах, которые имеют высокую производительность и широкий спектр применения.
По сравнению с бесценными внешними цилиндрическими шлифовальными средствами, следующие характеристики:
1. С точки зрения эффективности шлифования цилиндрическое измельчение гораздо хуже, чем бесконечное измельчение, поэтому стоимость производства относительно высока.
2. Однако, по сравнению с центробежным шлифованием, преимущества внешнего цилиндрического шлифования также очень очевидны. Цилиндрическая ошибка, генерируемая во время обработки токарного станка в передней части ядра ролика; Во -вторых, пошаговый вал может быть приведен; Если это внешняя цилиндрическая шлифовальная машина с ЧПУ, она также может быть заземлена на средних и высоких или дуговых поверхностях.
3. С точки зрения общей цилиндрической точности цилиндрическое измельчение, как правило, лучше, чем центробежное шлифование.
05
Центральная шлифовальная шлифовальная ручка
После введения преимуществ и недостатков бессердечного измельчения и цилиндрического измельчения, давайте посмотрим на практическое применение.
Локомотив дизельный двигатель клапан
Клапаны являются важной частью работы дизельных двигателей. В 1970-х и середине 1980-х годов компания приняла традиционный процесс цилиндрического шлифования (оба метода позиционирования конечного), но, поскольку соотношение длины с стержней к диаметру клапана больше 10 (см. Рисунок ниже).

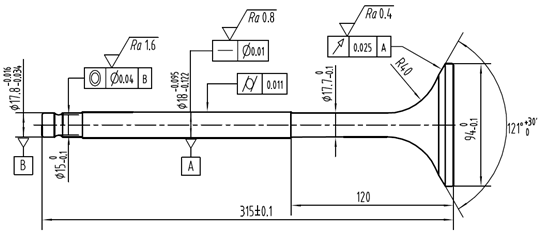

DF11 локомотив дизельный двигатель клапан
Традиционный метод цилиндрического шлифования значительно снижает жесткость системы процесса шлифования. В то же время, как правило, существует неравномерность в размере стержня клапана после шлифования, особенно проблемы с барабанными дефектами в стержне и низкой эффективности обработки не были хорошо решены.
В середине до конца 1980-х компания представила японские бесконечные шлифовальные машины. Общий путь технологии обработки клапана был перепроектирован вокруг стержня методом шлифования без центра (метод резки шлифования). В последующем процессе обработки преимущество бесконечного процесса шлифования клапана было четко отражено, в основном проявлялось в: хорошей консистенции толерантности измерения (в пределах 0,02 мм), хорошей однородности шероховатости поверхности (любая шероховатость поверхности в стержне находится в пределах RA0,35), а бесконечное измельчение может достигать высоких требований к положению.

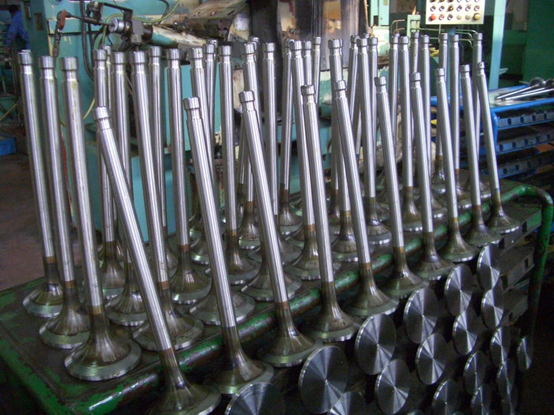

Компания узнала из многолетнего опыта в массовых производственных клапанах, что часть стержня клапана принимает бесконечный шлифовок, является эффективным и удобным методом переработки партии. Благодаря непрерывному развитию рынка продуктов клапана, две линии производства клапанов компании в настоящее время имеют несколько бескладиных шлифовальных машин (Microsa, Japan и Guangyang, Japan) для части шлифовального стержня для шлифовального клапана. Технические характеристики обработки оборудования могут предпринять различные типы средних дизельных двигателей дизельных двигателей и могут помочь клиентам в исследованиях и разработке высокоэффективных дизельных двигателей.

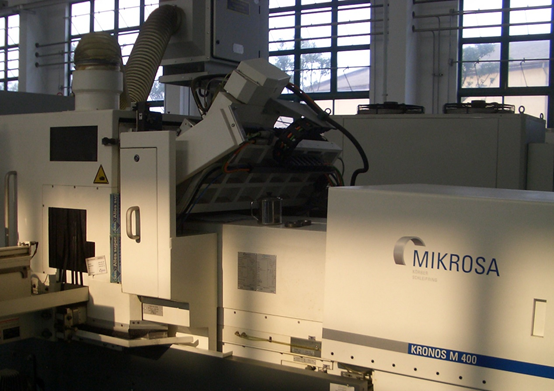

Бессердечная измельчитель
06
краткое содержание
Без центральное шлифование представляет собой высокопроизводительный метод точной обработки в текущих методах механической обработки. Этот метод шлифования может позволить заготовке получить хорошее качество обработки поверхности, высокую точность обработки и высокую эффективность обработки. Он широко используется при обработке булавок, стройных стержней и труб с длинными диаметрами и широко используется в области производства подшипников.
В последние годы фабрики из машинного инструмента моей страны, которые производят бессердечные измельчители, шли в ногу с развитием времени и стремились улучшить производительность бессердечных измельчителей. Несмотря на то, что все еще существует определенный разрыв с иностранными передовыми бессердечными измельчителями в применении новых материалов, а также в исследованиях и разработке новых технологий, бессердечные производители моей страны сталкиваются с трудностями и стремятся преодолеть технические трудности, что привело к развитию технологии моей страны в направлении, чтобы развиваться в направлении высокоскоростной, высокопроизводительности, экологической защиты и интеллекта. $
